Czym jest montaż SMT i jak działa montaż powierzchniowy SMT? Przewodnik po technologii montażu, komponentach SMD i różnicach między SMT a THT
Współczesna produkcja urządzeń elektronicznych to znacznie więcej niż wybór komponentów i zaprojektowanie płytki. To przede wszystkim walka o precyzję, powtarzalność i przewidywalność w środowisku, w którym każda mikrosekunda cyklu i każdy mikrometr rozmieszczenia elementów mogą zadecydować o sukcesie lub porażce projektu. W tym kontekście technologia montażu powierzchniowego SMT (Surface Mount Technology) stała się jednym z kluczowych fundamentów nowoczesnej elektroniki, wypierając tradycyjne podejście, jakim był montaż przewlekany THT.
W artykule, który właśnie czytasz, chcemy spojrzeć na montaż SMT z perspektywy, którą dobrze rozumie każdy inżynier produkcji, kierownik działu R&D, CTO czy technolog odpowiedzialny za jakość – pragmatycznej, popartej danymi, doświadczeniem i rzeczywistymi uwarunkowaniami pracy linii montażowych. Zrezygnujemy z ogólników i reklamowych uproszczeń. Zamiast tego skupimy się na tym, co naprawdę liczy się w praktyce: jak działa proces montażu powierzchniowego, jakie niesie za sobą możliwości, ograniczenia i wymagania, oraz jak jego zastosowanie wpływa na cały cykl życia produktu – od projektu, przez wdrożenie, po testowanie i produkcję seryjną.
Montaż SMT to nie tylko kwestia metody fizycznego umieszczenia komponentu na płytce. To sposób myślenia o miniaturyzacji, automatyzacji, optymalizacji i jakości w jednym. Odpowiednio zaprojektowany proces, dobrze dobrane komponenty SMD i precyzyjne rozmieszczenie padów na warstwach lutowniczych decydują nie tylko o poprawności działania urządzenia, ale również o jego podatności na błędy, serwisowalność i czas potrzebny na produkcję. Dlatego montaż powierzchniowy SMT staje się dziś punktem odniesienia dla całej branży EMS – nie jako trend, lecz jako konieczność.
W praktyce, jako firma zajmująca się montażem elektroniki na co dzień, obserwujemy z jednej strony ogromny potencjał tej technologii, a z drugiej – pułapki, w które łatwo wpaść bez odpowiedniego przygotowania. Zbyt ciasno rozmieszczone komponenty, błędy w oznaczeniach, niejednoznaczna dokumentacja czy niewłaściwa charakterystyka termiczna pasty – to wszystko może wywrócić nawet najlepiej zapowiadający się projekt.
Dlatego ten materiał kierujemy do tych, którzy szukają wiedzy, a nie uproszczeń. Do tych, którzy chcą zrozumieć, jak technologia montażu powierzchniowego wpływa na projektowanie, testowanie i finalną jakość urządzeń elektronicznych. Jeżeli odpowiadasz za optymalizację produkcji, rozwijasz sprzęt lub masz wpływ na wybór rozwiązań technologicznych – znajdziesz tu odpowiedzi, których potrzebujesz, by podejmować lepsze decyzje projektowe i produkcyjne.
Dla wielu osób spoza branży pojęcie montażu elektroniki nadal kojarzy się z ręcznym przylutowywaniem elementów do płytki. Tymczasem współczesny montaż SMT (Surface Mount Technology) to złożony, w pełni zautomatyzowany proces, który zmienił sposób projektowania, budowy i wdrażania urządzeń elektronicznych na całym świecie. Aby zrozumieć jego znaczenie, trzeba najpierw przyjrzeć się temu, czym polega montaż powierzchniowy i jakie warunki musi spełniać, by zapewniać stabilność i wysoką jakość produktu końcowego.
W przeciwieństwie do starszej metody, jaką jest montaż THT (Through-Hole Technology), SMT polega na umieszczaniu komponentów bezpośrednio na powierzchni płytki PCB, bez konieczności przewlekania ich przez otwory. To fundamentalna zmiana, która umożliwia znaczące zmniejszenie rozmiarów układów, zwiększenie ich funkcjonalności oraz uproszczenie procesu produkcyjnego poprzez jego pełną automatyzację.
Elementy SMD (Surface Mount Devices), które stosuje się w tej technologii, zostały zaprojektowane tak, aby mogły być mocowane bezpośrednio do specjalnych padów na powierzchni płytki. Cechują się płaskimi obudowami, krótkimi wyprowadzeniami i dużą odpornością na czynniki mechaniczne. Ich geometryczne uproszczenie ułatwia precyzyjne umieszczanie na płytce z nadrukowanym obwodem za pomocą maszyn pick & place, które są w stanie układać komponenty z dokładnością do pojedynczych mikrometrów. Dla przykładu – jedna linia produkcyjna może umieścić kilkadziesiąt tysięcy elementów na godzinę, z zachowaniem pełnej powtarzalności.
Kluczowym elementem technologii montażu powierzchniowego jest również pasta lutownicza, która przed umieszczeniem komponentu zostaje naniesiona na pola lutownicze. To ona tworzy fizyczne i elektryczne połączenie między stopką elementu a powierzchnią płytki. Jej właściwa aplikacja, ilość, a także jakość – kontrolowana m.in. przez systemy SPI (Solder Paste Inspection) – mają decydujący wpływ na niezawodność urządzenia. Po rozmieszczeniu komponentów płytki trafiają do pieca lutowniczego, gdzie pasta ulega stopieniu i tworzy trwałe połączenia – proces ten znany jest jako lutowanie rozpływowe.
Proces montażu SMT to jednak znacznie więcej niż tylko fizyczne osadzenie komponentu. To system powiązanych ze sobą działań, który obejmuje analizę dokumentacji technicznej, przygotowanie szablonów, optymalizację rozmieszczenia komponentów, dostosowanie parametrów termicznych i mechanicznych oraz wdrożenie kontroli jakości. Jako dostawca EMS wiemy, że nawet najlepiej zaprojektowany układ może sprawiać problemy, jeśli nie uwzględnia ograniczeń maszynowych, tolerancji termicznych komponentów czy geometrii padów. Dlatego technologii montażu powierzchniowego nie należy traktować wyłącznie jako etapu produkcji – to filozofia projektowania i realizacji.
Jedną z kluczowych zalet SMT jest możliwość produkcji urządzeń o wysokim stopniu integracji. Dzięki temu możliwe jest tworzenie układów o bardzo dużej funkcjonalności przy minimalnej powierzchni, co idealnie wpisuje się w potrzeby takich branż jak automotive, telekomunikacja, przemysł medyczny, systemy IoT czy aerospace. Miniaturyzacja nie jest dziś wyborem estetycznym – to warunek funkcjonowania wielu produktów na rynku.
Warto też podkreślić, że SMT zapewnia bardzo wysoki potencjał automatyzacji. Cały montażowy proces może być zaprogramowany, monitorowany i testowany w czasie rzeczywistym, co pozwala nie tylko zwiększyć wydajność, ale również ograniczyć wpływ błędów ludzkich. Nowoczesne linie SMT oferują możliwość śledzenia parametrów dla każdej płytki, integracji z systemami traceability i pełnego raportowania każdego z etapu produkcji.
Mimo wielu zalet, nie należy zapominać o ograniczeniach. Komponenty o dużej masie, takich jak złącza czy transformatory, nadal lepiej sprawdzają się w montażu przewlekanym. Through-hole technology, mimo że uznawana za starszą, znajduje zastosowanie w urządzeniach wymagających wysokiej odporności mechanicznej lub pracy w warunkach dużych wibracji. Dlatego coraz częściej spotyka się hybrydowe podejście, łączące SMT i THT w obrębie jednej płytki.
Dla każdego, kto odpowiada za rozwój nowego produktu lub jego wdrożenie do produkcji, kluczowe jest zrozumienie, że technologia montażu SMT wymaga od zespołu projektowego dużej dyscypliny. Nie wystarczy, że schemat jest poprawny. Układ musi być zoptymalizowany pod kątem geometrii footprintów, precyzyjnie dopasowany do używanych komponentów SMD i przygotowany na wyzwania procesu produkcyjnego. W przeciwnym razie, nawet najlepsza linia produkcyjna nie zrekompensuje błędów konstrukcyjnych.
Dlatego z perspektywy partnera EMS uważamy, że montaż powierzchniowy to nie tylko kwestia technologii – to element strategii inżynieryjnej, który decyduje o tym, czy projekt będzie nadawał się do szybkiej, powtarzalnej i bezproblemowej produkcji, czy też stanie się źródłem niekończących się korekt i problemów jakościowych.
Wybór technologii montażu to decyzja, która ma realny wpływ na projektowanie, produkcję i ostateczne funkcjonowanie urządzenia elektronicznego. W przypadku montażu powierzchniowego SMT, korzyści technologiczne są tak istotne, że dziś to właśnie ta metoda jest punktem wyjścia dla zdecydowanej większości nowoczesnych projektów. Jako EMS, który pracuje z różnorodnymi układami – od prostych sensorów po złożone płyty główne do systemów przemysłowych – wiemy, że nie chodzi jedynie o mniejszy rozmiar. Chodzi o całościową efektywność – projektową, produkcyjną i logistyczną.
Zacznijmy od najbardziej widocznej zalety: miniaturyzacja. Komponenty SMD są znacznie mniejsze od elementów przewlekanych i pozwalają na zwiększenie gęstości montażu przy tej samej powierzchni płytki. Co więcej, SMT umożliwia rozmieszczanie elementów po obu stronach płytki, co stanowi istotny przełom w projektowaniu elektroniki o ograniczonych wymiarach – od urządzeń mobilnych, przez systemy wbudowane, aż po aplikacje aerospace. Dzięki możliwościom, jakie daje SMT, projektanci zyskują ogromną swobodę w organizacji przestrzeni funkcjonalnej układu, a tym samym zwiększają potencjał całego produktu.
Drugą kluczową zaletą SMT jest prędkość i powtarzalność produkcji, wynikająca z wysokiego stopnia automatyzacji. Montaż SMT został zaprojektowany z myślą o integracji z nowoczesnymi liniami produkcyjnymi, które potrafią osadzić dziesiątki tysięcy elementów w ciągu godziny. Każdy komponent jest precyzyjnie umieszczany na wcześniej pokrytym pastą lutowniczą padzie lutowniczym, a cały proces odbywa się bez udziału człowieka, w zamkniętym cyklu programowania i monitorowania jakości. SMT pozwala na eliminację zmienności związanej z pracą ręczną, skrócenie czasu cyklu oraz zwiększenie liczby wytwarzanych jednostek bez utraty jakości.
Nie bez znaczenia jest również aspekt oszczędności materiałowej. Komponenty SMT, jako mniejsze i lżejsze, wymagają mniejszych powierzchni płytki, co bezpośrednio obniża koszt produkcji. Mniejsze płytki oznaczają również tańsze obudowy, niższe zużycie materiału oraz – co istotne przy dużych wolumenach – niższe koszty magazynowania i transportu. W środowisku, gdzie konkurencja cenowa i efektywność kosztowa są na wagę złota, te oszczędności kumulują się w zauważalne różnice na poziomie całej produkcji.
Warto także zwrócić uwagę na jakość połączeń elektrycznych. Dzięki krótkiemu połączeniu między komponentem a padami na płytce, SMT minimalizuje indukcyjność i opór elektryczny, co poprawia integralność sygnałową całego układu. Jest to szczególnie istotne w przypadku szybkich transmisji danych, układów RF czy złożonych systemów wielowarstwowych, gdzie każda nieciągłość ścieżki może powodować zakłócenia. Technologia montażu powierzchniowego wspiera więc nie tylko projektowanie bardziej kompaktowe, ale też bardziej niezawodne z punktu widzenia parametrów elektrycznych.
W zastosowaniach mobilnych, przemysłowych i automotive, ogromne znaczenie ma także odporność na czynniki mechaniczne. Choć może się wydawać, że elementy lutowane powierzchniowo są delikatniejsze od przewlekanych, dobrze zaprojektowany układ SMT potrafi wykazać się imponującą odpornością na wstrząsy, wibracje czy zmiany temperatury. Warunkiem jest odpowiednie dobranie typu komponentu, jego obudowy, końcówki lutownicze w postaci padów oraz poprawny profil pieca lutowniczego. To właśnie kombinacja tych elementów odpowiada za finalną wytrzymałość, która w wielu zastosowaniach okazuje się równoważna – a nawet lepsza – niż w technologii THT.
Zalety montażu powierzchniowego przekładają się też na jakość zarządzania łańcuchem dostaw i elastyczność operacyjną. W środowisku, gdzie dostępność komponentów zmienia się z miesiąca na miesiąc, projekt oparty o SMT łatwiej poddaje się modyfikacjom – wystarczy aktualizacja BOM-u i plików pick & place, bez konieczności fizycznego przeprojektowania całej płytki. Możliwość szybkiego reagowania na zmiany rynkowe, testowania alternatywnych podzespołów lub zamienników to dziś jedna z największych przewag firm, które budują skalowalne i odporne na zmienność procesy produkcyjne.
Wreszcie, SMT daje także lepsze możliwości w przypadku wdrażania ścisłej kontroli jakości. Systemy AOI (automatycznej inspekcji optycznej), testery SPI, X-ray i ICT są zintegrowane z linią SMT w sposób, który pozwala na pełną identyfikowalność każdego połączenia i każdego komponentu. Dla klientów końcowych, szczególnie w branżach wymagających zgodności z normami ISO, IPC, IATF czy medycznymi MDR, to gwarancja, że produkt spełnia nie tylko wymagania funkcjonalne, ale również formalne.
Dlatego, z punktu widzenia zespołów R&D, technologów i osób odpowiedzialnych za wybór technologii montażu, SMT to dziś nie tylko wybór praktyczny – to decyzja strategiczna. Technologia montażu powierzchniowego umożliwia tworzenie produktów bardziej konkurencyjnych, łatwiejszych do skalowania, tańszych w produkcji i bardziej przewidywalnych w kontekście jakości. Nie dziwi więc, że montaż SMT stał się domyślnym wyborem dla tysięcy projektów na całym świecie.
Choć dziś komponenty SMD są już standardem w większości projektów elektronicznych, ich właściwości, ograniczenia i wpływ na proces projektowania PCB wciąż bywają niedoceniane. Tymczasem, z punktu widzenia inżyniera elektronika, technologa EMS czy product ownera, to właśnie komponenty powierzchniowe stanowią jeden z najważniejszych czynników decydujących o tym, czy urządzenie będzie działać stabilnie, czy produkcja przebiegnie bez przeszkód, a testowanie da powtarzalne wyniki. SMD nie są po prostu mniejszymi wersjami elementów THT – to osobna klasa komponentów, o innej konstrukcji, innym zachowaniu fizycznym i wymagającym podejściu projektowym.
Surface-Mount Devices, czyli elementy przeznaczone do montażu powierzchniowego, zostały zaprojektowane z myślą o automatyzacji, miniaturyzacji i wysokiej gęstości montażu. Zamiast długich wyprowadzeń przewlekanych przez otwory, posiadają krótkie końcówki lutownicze, które przylegają do powierzchni padów na płytce PCB. Najczęściej występują w formie prostokątnych, płaskich obudów o oznaczeniach takich jak 0603, 0805, 1206 – w przypadku pasywnych elementów jak rezystory czy kondensatory – lub jako bardziej zaawansowane układy scalone w obudowach SOIC, QFN czy BGA.
To właśnie niewielkie wymiary i płaskie obudowy są największą zaletą, ale zarazem źródłem wielu wyzwań. Elementy charakteryzują się niewielkimi tolerancjami wymiarowymi, co wymaga bardzo precyzyjnego projektu footprintu, a także odpowiedniego doboru pól lutowniczych na płytce. Każde przesunięcie, niedopasowanie rozmiaru lub błędne rozmieszczenie padów może skutkować defektami lutowniczymi – od tzw. cold solder joints, przez zjawiska typu tombstoning, aż po zwarcia i braki połączeń. Precyzja projektowa w przypadku SMD staje się warunkiem poprawnego działania całego układu.
Kolejnym istotnym aspektem jest materiał i geometria obudowy, która wpływa na właściwości mechaniczne, odporność termiczną oraz sposób prowadzenia linii sygnałowych na PCB. Niektóre elementy mają końcówki lutownicze w postaci specjalnych kołnierzy, inne wymagają dodatkowego podparcia w postaci punktów termicznych. W specyficznych przypadkach – jak układy mocy, przetwornice, regulatory – błędne ułożenie lub zignorowanie wymagań termicznych może prowadzić do przegrzewania, nieprawidłowego działania albo nawet uszkodzenia komponentu podczas lutowania.
W kontekście funkcjonalnym komponenty SMD są dziś pełnoprawnymi odpowiednikami elementów THT. Znajdziemy wśród nich niemal wszystkie typy: rezystory, kondensatory, cewki, diody, tranzystory, układy scalone, przekaźniki, a nawet transformatory – projektowane w wersjach przystosowanych do technologii montażu powierzchniowego. Jednak mimo tej wszechstronności, projektant musi mieć świadomość ich ograniczeń. Zbyt mała powierzchnia lutownicza może wpłynąć na trwałość połączenia, a brak mechanicznego zaczepienia – zwiększyć wrażliwość na wibracje czy naprężenia wynikające z montażu lub użytkowania.
Ważnym, a często pomijanym problemem, jest również kwestia identyfikowalności i oznaczeń. W odróżnieniu od elementów przewlekanych, SMD nie są oznaczane kodem barwnym. Oznacza to, że bez właściwej dokumentacji – zarówno po stronie projektanta, jak i wykonawcy – ryzyko pomyłek w montażu znacząco rośnie. Trudności w identyfikacji wartości np. kondensatora, kiedy brakuje oznaczeń, mogą opóźniać proces weryfikacji, serwisowania lub audytu, zwłaszcza w warunkach prototypowania lub niskich serii. Dlatego właśnie oznaczać należy nie tylko typy komponentów, ale też jednoznacznie definiować je w dokumentacji produkcyjnej: BOM-ie, plikach montażowych i rysunkach technicznych.
Z perspektywy EMS, ogromne znaczenie ma również jakość i forma dostarczanych komponentów. W zależności od klasy komponentu i producenta, mogą się różnić m.in. długością życia na taśmie (okresy przechowywania opisane przez IPC/JEDEC), odpornością na wilgoć, wymaganiami ESD i tolerancjami termicznymi. Komponenty o tych samych parametrach elektrycznych mogą znacząco różnić się pod względem właściwości fizycznych, co wpływa bezpośrednio na sposób ich umieszczania na powierzchni płytki drukowanej. Niektóre elementy – zwłaszcza BGA, LGA czy QFN – wymagają specjalnych metod inspekcji i kontroli, takich jak X-ray, co należy uwzględnić już na etapie projektowania układu.
Dla osób odpowiedzialnych za projekt czy wdrożenie, komponenty SMD to nie tylko fizyczne części układu. To nośniki odpowiedzialności za niezawodność, zgodność z normami, bezpieczeństwo użytkownika końcowego i możliwość późniejszej serwisywalności. W systemach pracujących w środowisku przemysłowym, automotive czy medycznym, błąd w doborze komponentu może mieć skutki prawne, finansowe lub – w skrajnych przypadkach – nawet zagrożenie życia.
Z tego powodu dobór SMD musi być świadomy, a nie przypadkowy. Każdy surface mount device powinien być oceniany nie tylko pod kątem parametrów katalogowych, ale również konstrukcji mechanicznej, warunków pracy, kompatybilności z profilem lutowniczym i wymagań inspekcyjnych. W praktyce oznacza to ścisłą współpracę między projektantem, zespołem technologicznym EMS, dostawcami komponentów i działem jakości.
Jeśli chcesz, aby Twój projekt był gotowy na rzeczywistą produkcję – a nie tylko na poziomie prototypu – zwrócenie uwagi na charakterystykę komponentów SMD jest obowiązkowe. W przeciwnym razie, nawet najlepszy layout i najbardziej doświadczona linia SMT mogą nie wystarczyć, by zapewnić jakość, jakiej oczekuje końcowy klient.

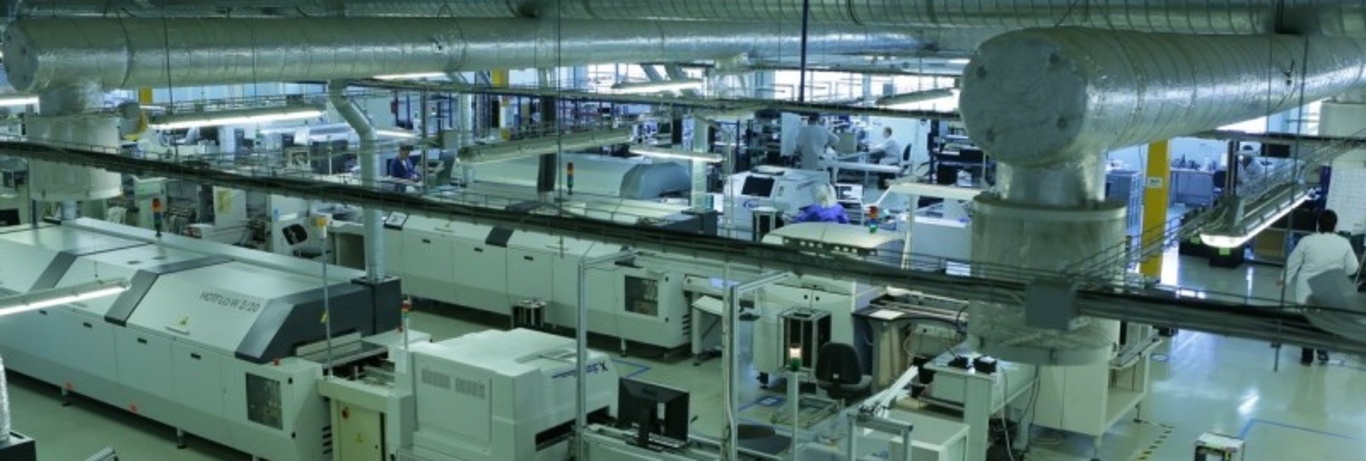

Proces umieszczania elementów elektronicznych na płytce w technologii SMT jest złożonym ciągiem działań, który musi być precyzyjnie zaplanowany i skoordynowany. Choć z zewnątrz wygląda jak „taśmowa” automatyzacja, w rzeczywistości to jeden z najbardziej wrażliwych momentów całego cyklu produkcyjnego. Umieszczać komponenty można z pozoru łatwo – pod warunkiem, że każdy wcześniejszy krok przygotowania został zrealizowany z należytą dokładnością. Dla zespołów pracujących po stronie EMS oznacza to pełne zaangażowanie nie tylko operatorów, ale również technologów, inżynierów jakości, planistów i magazynów komponentów.
Całość procesu zaczyna się od przygotowania płytek PCB, które zostały już wyprodukowane i przeszły kontrolę wymiarową oraz inspekcję warstwy miedzi. W pierwszym etapie linia montażowa nakłada pastę lutowniczą na pola lutownicze z użyciem specjalnego szablonu – tzw. stencil'a. Nałożenie pasty lutowniczej to proces kluczowy: pasta musi zostać równomiernie rozprowadzona, w odpowiedniej ilości, z zachowaniem czystości i bez zanieczyszczeń. Zbyt mała ilość pasty oznacza niepełne połączenie lutownicze, zbyt duża – ryzyko zwarć, tzw. bridging. Dobrze zaprojektowany szablon musi brać pod uwagę zarówno geometrię padów, jak i typ komponentów SMD, które będą aplikowane.
Następnie przygotowaną płytkę wprowadza się do maszyny pick & place, gdzie rozpoczyna się właściwy etap umieszczania elementów elektronicznych na powierzchni płytki drukowanej. Maszyna pobiera komponenty z podajników (najczęściej w formie taśm), rozpoznaje je optycznie i osadza z mikrometryczną dokładnością na odpowiednich padach pokrytych wcześniej pastą. Ten etap odbywa się w zamkniętym cyklu sterowania – każde przesunięcie, obrót czy zmiana pozycji jest kontrolowana za pomocą systemów wizyjnych. Co istotne, precyzja układania elementów zależy nie tylko od maszyny, ale również od prawidłowo przygotowanego programu montażowego, który uwzględnia m.in. geometrię obudowy, orientację i punkty odniesienia na PCB.
W przypadku bardziej złożonych projektów pojawiają się dodatkowe wyzwania. Płytki pokrywane są pastą po jednej stronie, ale coraz częściej wymagane jest również montowanie komponentów po obu stronach płytki PCB. Wówczas konieczne jest odpowiednie zaprojektowanie sekwencji produkcyjnej, zabezpieczenie już osadzonych komponentów (np. za pomocą kleju montażowego) lub planowanie oddzielnych cykli montażu i lutowania. To właśnie w takich przypadkach doświadczenie zespołu EMS robi różnicę: niewłaściwa kolejność może prowadzić do defektów, złamań, przesunięć i nieprzewidzianych strat.
Po zakończeniu etapu układania płytki trafiają do pieca rozpływowego, gdzie w starannie kontrolowanej atmosferze odbywa się lutowanie – pasta topi się, tworząc trwałe połączenia między padami a końcówkami komponentów. Lutowniczy profil temperatury musi być dopasowany nie tylko do zastosowanej pasty, ale też do obudów komponentów – zbyt gwałtowny wzrost temperatury może prowadzić do ich odspojenia, a zbyt niska temperatura do niepełnego zespolenia. Istnieją tu określone okna czasowe i temperatury krytyczne, które muszą być przestrzegane z dokładnością do kilku stopni i sekund.
W nowoczesnym środowisku EMS proces ten jest w całości zintegrowany z systemami monitorowania i traceability. Każda płytka otrzymuje kod identyfikacyjny, na podstawie którego można w każdej chwili odtworzyć: numer partii komponentów, moment montażu, operatora linii, a nawet warunki termiczne w piecu. To standard, który pozwala nie tylko zagwarantować jakość, ale też spełniać normy wymagane przez branże takie jak automotive, przemysł czy medycyna.
Oczywiście, nie wszystkie komponenty nadają się do lutowania rozpływowego – w przypadku montażu mieszanych, takich jak np. montaż THT, dochodzi etap przewlekania komponentów przez otwory i zastosowania lutowania falowego lub selektywnego. W takich projektach konieczna jest odpowiednia integracja procesu: umieszczenie THT na odpowiednim etapie (najczęściej po stronie bottom), tak aby wcześniej zmontowane elementy SMD nie uległy uszkodzeniu w kolejnym przejściu przez piec.
Dla osób odpowiedzialnych za projekt, produkcję lub jakość, proces umieszczania komponentów elektronicznych na płytce nie powinien być postrzegany jako „czarna skrzynka”. Wręcz przeciwnie – to jeden z najważniejszych punktów styku między tym, co zaprojektowano na ekranie CAD, a tym, co fizycznie powstaje w hali produkcyjnej. Precyzja mechaniczna, stabilność materiałowa, jakość danych wejściowych – wszystko to decyduje o sukcesie montażu.
Nie ma tu miejsca na przypadek. Każdy błąd w dokumentacji, każdy niedokładny footprint, każdy brakujący parametr w BOM-ie – wszystko to może doprowadzić do defektu. A defekt w środowisku produkcyjnym oznacza nie tylko stratę komponentu, ale często też zatrzymanie całej serii, konieczność inspekcji ręcznej i ryzyko reklamacji końcowego produktu. Dlatego, jako partner EMS, zawsze podkreślamy: umieszczanie komponentów to nie tylko maszyna – to jakość informacji, projektowania i zarządzania procesem.
Montaż komponentów elektronicznych to nie tylko kwestia osadzenia ich na płytce. To decyzja strategiczna, która wpływa na cały cykl życia produktu: od kosztów produkcji, przez trwałość i niezawodność, aż po skalowalność i możliwości automatyzacji. Dwie główne metody – montaż SMT (Surface Mount Technology) i montaż THT (Through-Hole Technology) – różnią się nie tylko techniką, ale przede wszystkim celem, do którego zostały stworzone. Zrozumienie tych różnic jest kluczowe dla każdego, kto odpowiada za projektowanie, wdrażanie lub optymalizację produkcji urządzeń elektronicznych.
Montaż SMT opiera się na osadzaniu komponentów bezpośrednio na powierzchni płytki drukowanej. Komponenty przeznaczone do montażu powierzchniowego (SMD – Surface Mount Devices) posiadają krótkie końcówki lutownicze lub specjalne pola kontaktowe w formie padów, które przylegają bezpośrednio do warstw miedzi pokrytych pastą lutowniczą. Cały proces jest w pełni zautomatyzowany: od nałożenia pasty, przez pozycjonowanie komponentów za pomocą maszyn pick & place, aż po lutowanie w piecu rozpływowym. To metoda niezwykle wydajna i precyzyjna, pozwalająca na montaż tysięcy komponentów na godzinę, przy zachowaniu mikrometrycznej dokładności i wysokiej powtarzalności.
Z kolei montaż przewlekany, znany również jako montaż THT, to technologia, która polega na przewlekaniu wyprowadzeń komponentów przez otwory w płytce, a następnie lutowaniu ich od spodu – najczęściej za pomocą fali lutowniczej lub metodą ręczną w przypadku krótkich serii. THT jest starszą, ale wciąż stosowaną metodą, zwłaszcza tam, gdzie kluczowa jest wytrzymałość mechaniczna. Komponenty przewlekane są zazwyczaj większe, wyposażone w długie wyprowadzenia, które wychodzą poza obudowę i zapewniają fizyczne zakotwiczenie elementu w strukturze PCB. To sprawia, że montaż THT świetnie sprawdza się w układach narażonych na wibracje, wstrząsy lub duże obciążenia prądowe.
Różnice konstrukcyjne między tymi technologiami są na tyle istotne, że wpływają już na etapie projektowania PCB. Dla SMT kluczowe jest odpowiednie rozmieszczenie padów, kontrola geometrii footprintów i zapewnienie kompatybilności z automatycznym montażem. Dla THT natomiast – właściwe rozmieszczenie otworów przelotowych, zachowanie odpowiednich odstępów dla lutowania falowego, a także uwzględnienie warstw bottom i top pod kątem kolejności operacji. Projektanci muszą zatem podejmować świadome decyzje, nie tylko w zakresie funkcjonalności układu, ale również dostępnych metod produkcyjnych.
Z punktu widzenia kosztów i wydajności montaż SMT wyraźnie dominuje. Umożliwia produkcję mniejszą wagą i rozmiarem, z większą gęstością funkcji i niższym kosztem jednostkowym. Linia SMT może działać w pełnym cyklu 24/7, z bardzo małą liczbą operatorów, co przekłada się na niższe koszty pracy, mniejsze ryzyko błędów i wyższy poziom kontroli jakości. Natomiast THT, choć wolniejszy i bardziej pracochłonny, oferuje lepszą odporność na naprężenia mechaniczne i wciąż pozostaje niezastąpiony w aplikacjach takich jak złącza, transformatory, przekaźniki czy komponenty zasilające – wszędzie tam, gdzie kontakt fizyczny musi być maksymalnie stabilny.
Warto zauważyć, że z wyjątkiem szczególnych przypadków, projektanci coraz częściej sięgają po montaż hybrydowy, łączący obie technologie. Typowy przykład to płyta główna, na której 95% komponentów zostało osadzonych powierzchniowo, a tylko kilka kluczowych – jak duże złącza, gniazda lub elementy mocy – zamontowano metodą przewlekaną. To rozwiązanie daje maksimum efektywności i jednocześnie zabezpiecza najbardziej wrażliwe punkty układu.
Dla inżynierów i decydentów istotne jest, że wybór jednej z metod lub ich kombinacji powinien być podyktowany nie tylko dostępnością komponentów, ale przede wszystkim:
charakterem aplikacji (przemysł, medycyna, konsumencka),
oczekiwaną odpornością na warunki zewnętrzne (temperatura, wibracje),
skalą produkcji (prototyp, seria pilotażowa, masowa),
wymaganiami dotyczącymi testowania i serwisu.
SMT zapewnia szybkość, skalowalność, niskie koszty jednostkowe i integrację z systemami jakości. THT oferuje natomiast większą tolerancję na błędy mechaniczne, możliwość łatwiejszej wymiany komponentów i dłuższą żywotność połączeń w trudnych warunkach.
Dlatego wybór rodzaju montażu nie może być przypadkowy – to część szerszej strategii projektowej, która wpływa na każdy kolejny etap realizacji produktu. Właściwe rozpoznanie, która metoda jest optymalna dla danego układu i środowiska pracy, to nie tylko wyraz dojrzałości inżynierskiej, ale też realna przewaga konkurencyjna.
Z naszej perspektywy, jako dostawcy usług EMS, widzimy wyraźnie: projekty dobrze przemyślane pod kątem wyboru technologii montażu rzadziej generują defekty, szybciej przechodzą etap NPI i znacznie lepiej się skalują. To nie przypadek – to rezultat świadomego podejścia do inżynierii produkcyjnej.
Współczesne układy elektroniczne muszą działać niezawodnie w coraz trudniejszych warunkach – od wysokich temperatur i wilgotności, przez wibracje i naprężenia mechaniczne, aż po ciągłą miniaturyzację i zagęszczanie funkcji. W tym kontekście technologia montażu powierzchniowego SMT nie jest już tylko jedną z metod produkcji. To dziś podstawowy filar, który decyduje o jakości, trwałości i niezawodności urządzeń – niezależnie od branży. Dla firm projektujących i produkujących elektronikę, zrozumienie wpływu SMT na trwałość układów to nie tylko przewaga konkurencyjna. To warunek wejścia na rynek.
Jedną z kluczowych cech technologii SMT jest możliwość osiągnięcia bardzo wysokiej powtarzalności procesu montażu. Dzięki pełnej automatyzacji – od dozowania pasty lutowniczej, przez precyzyjne umieszczanie komponentów, aż po kontrolowane lutowanie w piecu rozpływowym – każda płytka może być zmontowana dokładnie tak samo. To właśnie ta powtarzalność stanowi fundament niezawodności – szczególnie w aplikacjach, gdzie nawet najmniejsza różnica w montażu może wpłynąć na pracę całego systemu.
Dla przykładu: w aplikacjach automotive nawet niewielkie rozbieżności w naprężeniach montażowych lub kątach padów mogą powodować mikropęknięcia, które ujawnią się dopiero po miesiącach eksploatacji. W technologii SMT takie ryzyko można zminimalizować już na poziomie projektu – odpowiednio dobierając komponenty, płaskie obudowy, pola lutownicze, symetryczne pady, a także dopasowując profil termiczny lutowania do rodzaju materiałów. Wszystko to wpływa bezpośrednio na jakość mechanicznego i elektrycznego połączenia, które jest sercem każdego układu.
Nie bez znaczenia jest też fakt, że montaż powierzchniowy znacznie redukuje długość ścieżek sygnałowych w układzie. Krótsze połączenia oznaczają mniejsze straty sygnału, niższą indukcyjność i mniejsze ryzyko zakłóceń EMI. W projektach wysokoczęstotliwościowych, komunikacyjnych czy RF, gdzie sygnały o dużej prędkości są standardem, właśnie SMT pozwala osiągnąć odpowiednią jakość transmisji. Co więcej, krótsze ścieżki to także mniejsza podatność na przepięcia i zakłócenia, które mogłyby wpłynąć na działanie urządzenia lub spowodować jego uszkodzenie.
Warto również podkreślić, że komponenty przeznaczone do montażu powierzchniowego same w sobie często posiadają lepsze właściwości mechaniczne i termiczne. W odróżnieniu od elementów przewlekanych, które są narażone na odkształcenia lub pęknięcia na linii lutowania, SMD są projektowane tak, aby współpracowały z warstwą montażową jako całość. Obudowa komponentu, jego końcówki lutownicze, a także materiał płyty PCB są częścią jednego układu mechanicznego, który pracuje w sposób przewidywalny nawet przy dużych zmianach temperatury czy wstrząsach.
To właśnie dlatego SMT stosowane jest w aplikacjach o wysokich wymaganiach środowiskowych: od systemów samochodowych, przez elektronikę lotniczą, po sprzęt medyczny. W tych sektorach projektanci i producenci nie mają miejsca na kompromisy – niezawodność musi być udowodniona, certyfikowana i możliwa do powtórzenia w każdej partii produkcyjnej. SMT to technologia, która spełnia te wymagania – właśnie dlatego, że pozwala panować nad każdym parametrem: od dokładności pozycjonowania, przez objętość pasty lutowniczej, aż po warunki termiczne w każdej sekundzie procesu.
Co więcej, technologia montażu powierzchniowego daje ogromne możliwości w zakresie testowania i inspekcji jakości. Nowoczesne linie SMT są wyposażone w systemy SPI, AOI, a nawet inspekcję rentgenowską – wszystko po to, aby każda płytka mogła zostać sprawdzona przed dalszym montażem lub wysyłką. Dzięki temu firmy EMS są w stanie nie tylko eliminować defekty, ale też identyfikować trendy i optymalizować proces już na etapie produkcji. Dla klienta końcowego oznacza to mniej zwrotów, mniej awarii i wyższy poziom zaufania do produktu.
Trzeba też pamiętać o aspekcie długoterminowym – jakość i trwałość urządzeń elektronicznych nie kończą się na testach fabrycznych. To, czy produkt będzie działał stabilnie po kilku latach, zależy w dużej mierze od jakości połączeń lutowniczych i mechanicznych. Dobry montaż SMT eliminuje problemy takie jak odspajanie padów, pękanie lutu, migracje jonowe czy utlenianie – wszystko dzięki precyzji i powtarzalności procesu.
Z naszej perspektywy – jako EMS wspierający klientów od fazy projektowej po produkcję seryjną – widzimy, że firmy, które świadomie inwestują w SMT i rozumieją jego potencjał, tworzą bardziej niezawodne, trwalsze i łatwiejsze w utrzymaniu produkty. Co więcej, dzięki dobrej jakości montażu, urządzenia lepiej znoszą zmienność warunków pracy, są łatwiejsze do serwisowania, a także spełniają rygorystyczne normy branżowe bez potrzeby dodatkowych zabezpieczeń.
W praktyce oznacza to jedno: technologia montażu powierzchniowego to nie tylko metoda produkcji – to fundament niezawodności Twojego urządzenia.
W świecie nowoczesnej elektroniki granica między projektowaniem a produkcją niemal się zaciera. Urządzenia są coraz mniejsze, bardziej złożone, bardziej zintegrowane – a jednocześnie muszą być szybciej wdrażane, tańsze w produkcji i łatwiejsze do aktualizacji. To ogromne wyzwanie technologiczne i organizacyjne. W tych warunkach to nie sama idea urządzenia, ale sposób jego realizacji staje się elementem przewagi konkurencyjnej. I właśnie tutaj w grę wchodzi technologia montażu powierzchniowego SMT.
Nie jest przypadkiem, że produkcja urządzeń elektronicznych nowej generacji niemal w całości opiera się na SMT. Miniaturyzacja, redukcja kosztów jednostkowych, gęstość funkcjonalna, szybkość iteracji – to wszystko są obszary, w których Surface Mount Technology odgrywa kluczową rolę. SMT to nie tylko narzędzie montażowe. To podejście, które wpływa na każdy aspekt cyklu życia produktu: od warstwy fizycznej PCB, przez sposób doboru komponentów, aż po strategię testowania i weryfikacji jakości.
Weźmy przykład: typowe urządzenie IoT – niewielkie, często zasilane bateryjnie, narażone na wahania temperatury, zapylenie, wilgoć i ciągłą transmisję danych. Tradycyjne podejście z komponentami THT byłoby tu nie tylko nieefektywne, ale i fizycznie niemożliwe. Montaż SMT umożliwia osadzanie komponentów elektronicznych bezpośrednio na obu stronach płytki z nadrukowanym obwodem, z zachowaniem najwyższej precyzji. Dzięki temu można osiągnąć gęstość montażu, która jeszcze dekadę temu była zarezerwowana dla zaawansowanej elektroniki wojskowej czy kosmicznej.
Co więcej, SMT polega na automatyzacji każdego etapu – od podania komponentu z taśmy, przez jego optyczne rozpoznanie, aż po dokładne osadzenie i lutowanie w piecu rozpływowym. Ta pełna kontrola sprawia, że możliwe staje się projektowanie rozwiązań, które są nie tylko zminiaturyzowane, ale też powtarzalne i łatwe do skalowania. Smt zapewnia jednolity proces produkcji zarówno dla 100, jak i 100 000 sztuk – bez kompromisów w jakości.
Nie bez znaczenia pozostaje też to, że SMT znacząco przyspiesza iteracje projektowe. W dobie, gdy produkt musi zostać wprowadzony na rynek w ciągu kilku miesięcy, możliwość szybkiego przygotowania nowego prototypu, uruchomienia serii pilotażowej i przejścia do produkcji masowej – bez zmiany technologii montażu – to realna wartość. SMT pozwala zatem nie tylko działać szybciej, ale też taniej i bardziej elastycznie.
Urządzenia elektroniczne nowej generacji to również wysoka złożoność funkcjonalna – wiele funkcji w jednym układzie, integracja różnych sygnałów (analogowych, cyfrowych, RF), coraz większe znaczenie zarządzania energią, komunikacji bezprzewodowej i systemów wbudowanych. Taki poziom integracji wymaga nie tylko bardziej zaawansowanych komponentów SMD, ale też precyzyjnego projektowania footprintów, złożonych layoutów i kontroli termicznej. SMT jako technologia jest w stanie obsłużyć wszystkie te wymagania – co więcej, niektóre komponenty (np. układy BGA czy LGA) są w ogóle dostępne wyłącznie w wersji SMT.
Trzeba tu także wspomnieć o zgodności z nowoczesnymi systemami inspekcji i jakości. Surface-mount technology idealnie współgra z narzędziami AOI, SPI, X-ray czy ICT. Pozwala nie tylko sprawdzać obecność komponentów, ale też analizować jakość lutu, ustawienie, kąty, odbicie światła czy nawet wewnętrzne połączenia w układach zamkniętych. W branżach takich jak automotive, medtech czy przemysł ciężki – gdzie każdy błąd może kosztować bezpieczeństwo użytkownika – taka możliwość detekcji jest nie do przecenienia.
Dla firm technologicznych, które chcą oferować rozwiązania skalowalne, zgodne z normami i gotowe do globalnej dystrybucji, SMT staje się więc punktem obowiązkowym. Pozwala projektować produkty kompaktowe, łatwe do aktualizacji, zgodne z wymaganiami regulacyjnymi i możliwe do wdrożenia na całym świecie – bez zmiany podstawowego modelu produkcyjnego.
W skrócie: SMT to nie tylko technologia, która umożliwia metodę umieszczania elementów elektronicznych. To klucz do tworzenia nowoczesnej elektroniki – tej, która nie tylko działa, ale działa lepiej, szybciej i dłużej.
Dobrze zaprojektowany układ elektroniczny to nie tylko funkcjonujący prototyp. W realiach produkcji przemysłowej, prawdziwa wartość ujawnia się dopiero wtedy, gdy projekt przechodzi na linię montażową i daje się wytworzyć powtarzalnie, bezbłędnie i efektywnie kosztowo. Właśnie dlatego projekt PCB przygotowany do montażu SMT musi spełniać znacznie więcej kryteriów niż tylko logiczną poprawność schematu. Z perspektywy EMS, projekt gotowy do montażu to taki, który uwzględnia technologiczność, automatyzację, inspekcję, dostępność komponentów oraz możliwość testowania i serwisowania.
Podstawą każdego montażu powierzchniowego jest dobre dopasowanie layoutu PCB do możliwości linii SMT. Oznacza to m.in. odpowiednio zaprojektowane footprinty, zachowanie symetrii padów, prawidłowe pola lutownicze, przestrzeganie minimalnych odległości między elementami oraz optymalną orientację komponentów. Nawet drobne odstępstwa – np. zbyt małe pady lub błędny kierunek ułożenia elementów – mogą prowadzić do przesunięć w trakcie lutowania, nieciągłości połączeń lub defektów takich jak tombstoning. Warto pamiętać, że automaty pick & place działają z dużą prędkością, ale ich dokładność w dużej mierze zależy od jakości danych wejściowych – a więc od tego, co przygotował projektant.
Równie istotna jest kwestia czytelności i kompletności dokumentacji. Sam plik Gerber już dziś nie wystarcza. Konieczne są dobrze przygotowane pliki CAD (zwarcie layout + struktura warstw), dokładny BOM z precyzyjnym opisem każdego komponentu (producent, kod, rozmiar, typ obudowy), rysunki montażowe, oznaczenia polaryzacji i punkty testowe. Projekt nie może zakładać domysłów – każda niejasność w pliku oznacza dodatkowe pytanie, opóźnienie, a czasem błędny montaż. Z perspektywy linii produkcyjnej, kompletność danych to warunek automatyzacji.
Dodatkowo, komponenty SMD powinny być dobrane nie tylko pod względem funkcjonalnym, ale też logistycznym. To znaczy: powinny być dostępne w formacie kompatybilnym z linią SMT, odpowiednio opisane, z określonym okresem przechowywania, odpornością na wilgoć i gotowością do lutowania bez dodatkowej obróbki. Niektóre komponenty, mimo że obecne w katalogach, nie nadają się do zautomatyzowanego montażu lub wymagają szczególnych warunków (np. specjalnych szablonów, profili lutowniczych czy metod pakowania). Jeśli projekt zawiera komponenty nietypowe – np. diody LED w niestandardowej obudowie, dioda mocy, przekaźniki SMD, złącza hybrydowe – ich implementacja musi być wcześniej skonsultowana z technologiem EMS.
Bardzo istotne jest również przewidywanie przyszłych testów i serwisu. Projekt PCB przeznaczony do produkcji powinien zawierać odpowiednie punkty testowe, zapewniające dostęp do kluczowych sygnałów i zasilania. Ich brak oznacza konieczność przeprojektowania fixture'ów testujących, a w skrajnym przypadku – brak możliwości wykonania testów in-circuit czy funkcjonalnych. Jeśli układ ma być serwisowalny, warto rozważyć zastosowanie komponentów z wyraźnymi oznaczeniami lub dostępem dla sond testowych. Trzeba też pamiętać, że nie każdy komponent SMT nadaje się do naprawy – szczególnie przy bardzo małych obudowach, np. 0201 lub układach BGA.
Projekt pod SMT powinien również uwzględniać właściwości fizyczne płyty: jej grubość, liczbę warstw, poziom ugięcia i stabilność termiczną. Zbyt cienka lub słabo wzmocniona płytka drukowana może ulec deformacji podczas lutowania, co prowadzi do pęknięć lutu i naprężeń w końcówkach komponentów. W aplikacjach przemysłowych czy automotive, gdzie urządzenia poddawane są wibracjom i zmianom temperatury, stabilność mechaniczna to jeden z krytycznych czynników decydujących o trwałości całego produktu.
Nie można też pominąć roli pasty lutowniczej. Już na etapie projektowania warto określić, czy komponenty będą wymagać specjalnych stref termicznych, czy będą pokrywane różnymi typami pasty (np. SnPb vs. RoHS), oraz czy wymagają różnej objętości na padach. Projektując footprint, trzeba przewidzieć objętość pasty, która zostanie nałożona – za duża może powodować zwarcia, za mała – defekty połączeń. Wszystkie te detale wpływają na końcową jakość lutowania i – co za tym idzie – trwałość całego produktu.
Na koniec: projekt przygotowany do montażu SMT to nie ten, który „się zmontuje”. To taki, który zostanie wykonany bez konieczności dodatkowych korekt, bez zatrzymań linii, bez niespodzianek na etapie testów i bez reklamacji od klienta końcowego. To projekt, który przynosi wartość – w czasie, kosztach i jakości – zarówno Tobie jako właścicielowi produktu, jak i wykonawcy EMS, który bierze odpowiedzialność za jego realizację.
W dynamicznie zmieniającym się środowisku rynkowym, w którym okno czasowe na wdrożenie nowego produktu często wynosi tygodnie, a presja kosztowa nieustannie rośnie, firmy technologiczne potrzebują procesów produkcyjnych, które są jednocześnie przewidywalne, skalowalne i elastyczne. Z tej perspektywy montaż SMT, jako dominująca dziś metoda montażu elementów elektronicznych, oferuje wyjątkową kombinację efektywności operacyjnej i strategicznego dopasowania do realiów nowoczesnej produkcji.
Jednym z najważniejszych atutów SMT w kontekście kosztowym jest możliwość pełnej automatyzacji montażu – począwszy od podania komponentów z taśm, przez ich precyzyjne pozycjonowanie, aż po lutowanie z wykorzystaniem profili termicznych dostosowanych do typu komponentu i charakterystyki płytki obwodu drukowanego. Automatyzacja ogranicza udział pracy ręcznej, zmniejsza ryzyko błędów ludzkich i skraca czas cyklu. Dla menedżera operacyjnego oznacza to bezpośredni wpływ na zmniejszenie kosztów jednostkowych, nawet przy stosunkowo niskich wolumenach produkcyjnych.
To właśnie montaż metodą SMT umożliwia uruchamianie serii próbnych, prototypów i produkcji masowej – bez konieczności zmiany technologii czy rekonfiguracji linii. W przeciwieństwie do procesów manualnych, SMT pozwala na szybkie przełączanie między zleceniami, przy jednoczesnym zachowaniu jakości. Elastyczność ta ma szczególne znaczenie dla firm rozwijających produkty iteracyjnie lub pracujących w modelu NPI (New Product Introduction). Możliwość przetestowania nowego układu, zmontowania serii 100 sztuk i przejścia płynnie do 10 000, bez zakłóceń i ryzyka strat, to dziś nie luksus – to warunek skutecznej komercjalizacji produktów.
Kolejnym obszarem, w którym SMT znacząco wpływa na optymalizację, jest zarządzanie przestrzenią montażową i materiałową. Komponenty przeznaczone do montażu powierzchniowego mają znacznie mniejszą masę, mniejsze wymiary i bardziej kompaktową konstrukcję w porównaniu z elementami THT. Dzięki temu możliwe jest projektowanie gęstszych układów, z większą liczbą funkcji na tej samej powierzchni płytki, a nawet osadzanie elementów po obu stronach PCB. Tego rodzaju integracja obniża koszty materiałowe, redukuje rozmiar końcowego urządzenia i otwiera przestrzeń na nowe funkcjonalności – bez zwiększania kosztów produkcji.
Równie istotne są niższe koszty logistyki i magazynowania, wynikające z mniejszych gabarytów komponentów i gotowych płytek. Produkty zaprojektowane z wykorzystaniem SMT łatwiej transportować, pakować i przechowywać, co przekłada się na oszczędności w całym łańcuchu dostaw. Co więcej, SMT ułatwia wdrażanie strategii just-in-time oraz lean manufacturing – nie tylko ze względu na szybkość, ale też przewidywalność i powtarzalność procesu.
Z punktu widzenia skalowalności, technologia SMT pozwala na szybkie dostosowanie linii produkcyjnej do zmieniającego się popytu. W miarę jak projekt rośnie – czy to w ramach jednej serii, czy poprzez wejście na nowe rynki – dostawca EMS może bez problemu zwiększyć wolumen produkcji, zachowując przy tym identyczne parametry jakości i wydajności. To właśnie dzięki temu SMT staje się technologią pierwszego wyboru w przypadku projektów z potencjałem wzrostu: urządzeń IoT, elektroniki użytkowej, medycznej czy systemów embedded.
Co istotne, odpowiednio przygotowany projekt pod SMT umożliwia także lepsze zarządzanie ryzykiem w dłuższej perspektywie. Dzięki wykorzystaniu powszechnie dostępnych komponentów, standaryzowanych footprintów i automatycznej inspekcji, łatwiej jest kontrolować jakość każdej partii oraz utrzymać zgodność z normami – niezależnie od skali produkcji czy jej lokalizacji. W sytuacji kryzysowej, takiej jak przerwanie dostaw komponentów lub nagła potrzeba zwiększenia produkcji, SMT daje większe możliwości adaptacji bez kompromisów technologicznych.
Nie można zapominać także o kosztach związanych z błędami. W tradycyjnych formach montażu, szczególnie w projektach ręcznych lub hybrydowych, błędy często są wykrywane dopiero na etapie testów funkcjonalnych lub – co gorsza – po wdrożeniu na rynek. W środowisku SMT, gdzie inspekcja (AOI, X-ray, SPI) stanowi integralny element linii, błędy są identyfikowane natychmiast, co pozwala na szybką reakcję i minimalizację strat. Takiego montażu nie da się porównać z klasycznymi metodami – to zupełnie inna liga organizacyjna i jakościowa.
Właśnie dlatego technologia montażu powierzchniowego jest nie tylko odpowiedzią na potrzeby nowoczesnych produktów, ale też sposobem na budowanie efektywnej, skalowalnej i opłacalnej produkcji. Dla zespołów odpowiedzialnych za wdrożenia, controlling, planowanie lub rozwój produktu, SMT oferuje przewidywalność, kontrolę i elastyczność – a to są dziś kluczowe waluty w biznesie technologicznym.
W czasach dominacji montażu powierzchniowego, w pełni zautomatyzowanego i zoptymalizowanego pod kątem kosztów, skali oraz precyzji, mogłoby się wydawać, że montaż THT (ang. Through-Hole Technology) to relikt przeszłości. Nic bardziej mylnego. Pomimo rosnącej popularności SMT, przewlekany sposób montowania elementów elektronicznych na płytce z nadrukowanym obwodem nadal odgrywa istotną rolę – zwłaszcza tam, gdzie liczy się wytrzymałość mechaniczna, trwałość, a czasem także łatwość serwisowania.
Montaż THT polega na fizycznym przewleczeniu wyprowadzeń komponentów przez przygotowane otwory w płytce, a następnie ich lutowaniu – zwykle po stronie przeciwnej. Ten typ montażu umożliwia stworzenie wyjątkowo silnych, trwałych połączeń mechanicznych, które potrafią wytrzymać znacznie większe naprężenia niż typowe luty SMT. To sprawia, że jest niezastąpiony w urządzeniach narażonych na silne wibracje, uderzenia, naprężenia termiczne lub cykliczne obciążenia prądowe. Typowymi przykładami są: zasilacze, przekaźniki, kondensatory elektrolityczne, złącza dużej mocy czy elementy mechaniczne, takie jak przyciski czy gniazda.
Kluczową cechą komponentów stosowanych w THT są ich końce obudowy – zazwyczaj w postaci długich pinów, które wyprowadza się przez płytkę i lutuje od spodu. Te wyprowadzenia zapewniają nie tylko kontakt elektryczny, ale też fizyczne zakotwiczenie komponentu w laminacie. W przypadku ciężkich komponentów, takich jak duże transformatory, cewki czy kondensatory o dużej pojemności, samo lutowanie powierzchniowe nie zapewniłoby odpowiedniego poziomu stabilności. Właśnie tutaj THT nie ma alternatywy – i właśnie dlatego w nowoczesnych projektach często stosuje się podejście hybrydowe: SMT dla elektroniki sterującej, logiki i interfejsów, oraz THT dla mocy, zasilania i złączy.
Z perspektywy projektowej i montażowej, komponenty THT charakteryzują się często kołnierzami obejmującymi końce obudowy, co zabezpiecza je przed przemieszczaniem się na etapie lutowania oraz wzmacnia odporność na uderzenia i ścinanie. Takie komponenty są też łatwiejsze do wizualnej inspekcji oraz – w niektórych przypadkach – do ręcznej wymiany lub naprawy. Jest to szczególnie istotne w aplikacjach przemysłowych i wojskowych, gdzie czasem zamiast pełnej automatyzacji bardziej liczy się możliwość doraźnej interwencji technicznej.
Elektronicznych SMT i THT nie należy więc traktować jako konkurujących rozwiązań, lecz jako uzupełniające się technologie, które wspólnie umożliwiają tworzenie zoptymalizowanych układów, dostosowanych do wymagań konkretnego środowiska pracy. W projektach, w których komponenty są narażone na ekstremalne warunki – wysoką temperaturę, duże obciążenia prądowe, wstrząsy – THT oferuje solidność, której SMT nie jest w stanie zapewnić bez dodatkowych wzmocnień czy konstrukcyjnych kompromisów.
Z drugiej strony, to właśnie SMT pozwala zrealizować najbardziej zaawansowane, miniaturowe i funkcjonalnie skondensowane systemy elektroniczne. W projektach o dużej skali, szybkim time-to-market i nacisku na miniaturyzację, THT stosowany jest tylko tam, gdzie to naprawdę konieczne – i właśnie wtedy jego obecność zyskuje znaczenie strategiczne.
Z punktu widzenia firmy EMS i decydenta technicznego, odpowiedź na pytanie „czy stosować THT” brzmi: tak, ale świadomie. Nie jako domyślne rozwiązanie, lecz jako element inżynierskiej decyzji, uwzględniającej rzeczywiste potrzeby: mechaniczne, środowiskowe, energetyczne. Dobrze zaplanowany projekt zawiera tylko takie komponenty przewlekane, które faktycznie przynoszą wartość – i które wpisują się w ogólną logikę projektowania z myślą o montażu elementów elektronicznych w sposób trwały i niezawodny.
Wybór technologii montażu to dziś coś znacznie więcej niż decyzja o rodzaju procesu produkcyjnego. To decyzja o tym, jak będzie wyglądał cały cykl życia produktu – od projektu i prototypu, przez produkcję, aż po wdrożenie, serwis i rozwój kolejnych wersji. Montaż SMT, jako dominująca technologia w produkcji nowoczesnej elektroniki, daje przewagę w zakresie precyzji, automatyzacji, powtarzalności oraz optymalizacji kosztów. Ale równie istotne jest zrozumienie, że jego skuteczne wdrożenie wymaga od projektanta, zespołu R&D i całej organizacji realnego zaangażowania w planowanie i dostosowanie konstrukcji do możliwości produkcyjnych.
Z kolei montaż THT, choć rzadziej stosowany w masowej elektronice, pozostaje nieodzowny wszędzie tam, gdzie kluczowe są odporność mechaniczna, trwałość czy możliwość serwisowania. Umiejętne łączenie obu metod, z uwzględnieniem ograniczeń i potencjału każdej z nich, prowadzi do tworzenia urządzeń solidnych, efektywnych i gotowych na komercyjne wdrożenie.
Dla firm korzystających z usług EMS najważniejsze jest jedno: świadomy wybór technologii montażu przekłada się na realne oszczędności, szybsze skalowanie i niższe ryzyko błędów. Z kolei dla produktów, których sukces zależy od jakości wykonania, stabilności i parametrów fizycznych, SMT oferuje coś jeszcze – możliwość stosowania rozwiązań lżejszych, bardziej kompaktowych, wykorzystujących mniejszą masę elementów, bez kompromisu w zakresie funkcjonalności.
Jeśli odpowiadasz za projekt, technologię lub rozwój produktu – pamiętaj: dobrze zaplanowany montaż to nie tylko efektywna produkcja. To jakość, którą dostrzega klient. To bezpieczeństwo, które procentuje w długim okresie. I to przewaga, którą dziś buduje się nie w laboratorium, ale na linii SMT.
