Spis Treści

1. Czym jest montaż elektroniczny?
2. Zastosowanie montażu elektronicznego w różnych branżach
3. Historia i rozwój technologii montażu elektronicznego
4. Podstawowe techniki montażu elektronicznego
5. Montaż powierzchniowy (SMT)
6. Montaż przewlekany (THT)
7. Etapy montażu elektronicznego
8. Montaż obwodów drukowanych (PCB)
9. Automatyzacja montażu elektronicznego
10. Kontrola jakości i testy w montażu elektroniki
11. Materiały i komponenty stosowane w montażu elektronicznym
12. Czynniki wpływające na jakość montażu elektronicznego
13. Zastosowanie systemów zarządzania jakością w produkcji elektroniki
14. Najczęstsze problemy i błędy w montażu elektronicznym
15. Przyszłość montażu elektronicznego – trendy i technologie

---

1. Czym jest montaż elektroniczny?

Montaż elektroniczny to proces, w którym różne komponenty elektroniczne są montowane na płytkach obwodów drukowanych (PCB). Proces ten obejmuje wiele etapów, takich jak umieszczanie elementów na płytkach, lutowanie, testowanie, a także kontrolę jakości. Montaż elektroniczny jest kluczowy dla produkcji urządzeń elektronicznych, ponieważ zapewnia niezawodność i trwałość gotowych produktów. W skrócie, każdy etap ma na celu precyzyjne połączenie wszystkich komponentów, aby uzyskać sprawnie działający produkt końcowy.

2. Zastosowanie montażu elektronicznego w różnych branżach

Montaż elektroniczny znajduje zastosowanie w niemal każdej branży, gdzie używane są urządzenia elektroniczne. Najczęściej występuje w sektorach takich jak:

• Elektronika konsumencka – telefony komórkowe, komputery, telewizory;
• Przemysł motoryzacyjny – systemy sterowania silnikiem, systemy bezpieczeństwa, elektronika pokładowa;
• Medycyna – sprzęt diagnostyczny, urządzenia monitorujące zdrowie pacjenta;
• Automatyka przemysłowa – robotyka, systemy kontroli, czujniki;
• Telekomunikacja – stacje przekaźnikowe, sieci komunikacyjne.

3. Historia i rozwój technologii montażu elektronicznego

Początki montażu elektronicznego sięgają połowy XX wieku, kiedy rozwój tranzystorów zrewolucjonizował elektronikę. W latach 80. i 90. nastąpił rozwój technologii montażu powierzchniowego (SMT), który zastąpił starszą metodę montażu przewlekanego (THT). Dziś montaż elektroniczny opiera się na zaawansowanych technologiach, takich jak automatyzacja, sztuczna inteligencja i analiza wizyjna, które umożliwiają produkcję skomplikowanych i miniaturowych urządzeń elektronicznych.

4. Podstawowe techniki montażu elektronicznego

W montażu elektronicznym wyróżniamy dwie podstawowe techniki: montaż powierzchniowy (SMT) oraz montaż przewlekany (THT). Każda z tych metod ma swoje unikalne zalety i jest stosowana w zależności od rodzaju komponentów i wymagań produkcji.

5. Montaż powierzchniowy (SMT)

Montaż powierzchniowy (Surface-Mount Technology, SMT) polega na umieszczaniu komponentów bezpośrednio na powierzchni płytki PCB. Komponenty montowane w tej technologii są znacznie mniejsze niż w tradycyjnym montażu przewlekanym, co pozwala na znaczną miniaturyzację urządzeń. Proces montażu SMT obejmuje następujące etapy:

1. Nakładanie pasty lutowniczej na płytkę.
2. Umieszczanie komponentów za pomocą automatycznych maszyn (Pick and Place).
3. Lutowanie w piecu reflow, co zapewnia trwałe połączenie komponentów z płytką.
4. Kontrola jakości, która eliminuje błędy montażowe.

6. Montaż przewlekany (THT)

Montaż przewlekany (Through-Hole Technology, THT) to tradycyjna metoda, w której komponenty są montowane na płytce poprzez przewlekanie ich nóżek przez otwory w PCB, a następnie są lutowane. Choć metoda THT jest mniej popularna niż SMT, wciąż znajduje zastosowanie tam, gdzie wymagana jest większa trwałość połączeń, na przykład w urządzeniach o dużej mocy lub w przemyśle wojskowym.

7. Etapy montażu elektronicznego

Proces montażu elektronicznego obejmuje kilka kluczowych etapów:

1. Projektowanie płytki PCB – projektowanie ścieżek i rozmieszczenie komponentów.
2. Zakup komponentów – dobór odpowiednich elementów elektronicznych.
3. Przygotowanie płytki – czyszczenie i przygotowanie powierzchni.
4. Montaż komponentów – w zależności od technologii SMT lub THT.
5. Lutowanie – przytwierdzanie komponentów do płytki.
6. Testowanie i kontrola jakości – sprawdzenie poprawności połączeń i funkcji.
7. Pakowanie – ostateczne zabezpieczenie przed dostarczeniem do klienta.

8. Montaż obwodów drukowanych (PCB)

Płytka PCB jest podstawą każdego urządzenia elektronicznego, zapewniającą strukturę, na której montowane są komponenty. Montaż PCB wymaga precyzji, ponieważ błędy na tym etapie mogą prowadzić do awarii całego urządzenia. W zależności od złożoności projektu i ilości warstw płytki PCB, montaż może być realizowany ręcznie lub przy użyciu maszyn automatyzujących.

9. Automatyzacja montażu elektronicznego

Automatyzacja jest kluczowa w nowoczesnym montażu elektronicznym. Zaawansowane maszyny pozwalają na szybkie, precyzyjne umieszczanie komponentów, a także minimalizują ryzyko błędów ludzkich. Do najczęściej stosowanych urządzeń należą:

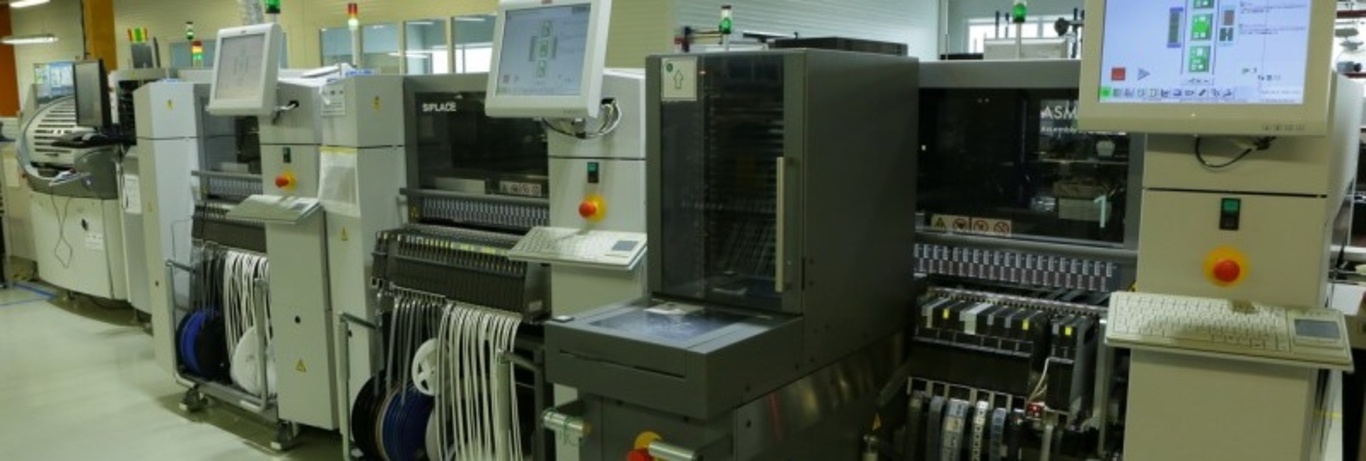

• Maszyny Pick and Place – automatyczne maszyny umieszczające komponenty.
• Piece reflow – urządzenia lutujące komponenty za pomocą kontrolowanego ciepła.
• Systemy inspekcji wizyjnej – automatyczne kamery sprawdzające poprawność montażu.

10. Kontrola jakości i testy w montażu elektroniki

Kontrola jakości jest nieodłącznym elementem montażu elektronicznego. Testy obejmują:

• Testy wizualne – wykrywanie błędów montażowych.
• Testy funkcjonalne – sprawdzenie, czy płytka PCB działa poprawnie.
• Testy wytrzymałościowe – symulowanie warunków użytkowania.

11. Materiały i komponenty stosowane w montażu elektronicznym

W montażu elektronicznym stosowane są różne materiały i komponenty, takie jak:

• Komponenty aktywne – tranzystory, diody.
• Komponenty pasywne – rezystory, kondensatory.
• Podłoża PCB – FR4, metalowe rdzenie dla układów o dużej mocy.

12. Czynniki wpływające na jakość montażu elektronicznego

Na jakość montażu wpływają:

• Precyzja maszyn – dokładność umieszczenia komponentów.
• Jakość komponentów – brak wad fabrycznych.
• Warunki pracy – kontrola temperatury i wilgotności.

13. Zastosowanie systemów zarządzania jakością w produkcji elektroniki

Systemy zarządzania jakością, takie jak ISO 9001, są powszechnie stosowane w przemyśle elektronicznym. Dzięki nim można monitorować i poprawiać każdy etap montażu, co minimalizuje liczbę błędów i zwiększa niezawodność gotowych produktów.

14. Najczęstsze problemy i błędy w montażu elektronicznym

Typowe problemy to:

• Słabe połączenia lutownicze – prowadzące do awarii.
• Złe umieszczenie komponentów – powodujące zwarcia lub problemy funkcjonalne.
• Brak odpowiedniej kontroli jakości – co skutkuje wadliwymi produktami.

15. Przyszłość montażu elektronicznego – trendy i technologie

W przyszłości montaż elektroniczny będzie coraz bardziej zautomatyzowany. Technologie takie jak sztuczna inteligencja, analiza big data, druk 3D komponentów oraz elastyczna elektronika będą kształtować przyszłość tej branży. Trendy te pozwolą na produkcję jeszcze bardziej zaawansowanych urządzeń elektronicznych, przy jednoczesnym obniżeniu kosztów i zwiększeniu wydajności.

---

Najczęściej Zadawane Pytania (FAQ)

1. Czym różni się montaż SMT od THT?

Montaż SMT polega na umieszczaniu komponentów bezpośrednio na powierzchni płytki, podczas gdy THT wymaga przewlekania nóżek komponentów przez otwory w PCB. SMT pozwala na miniaturyzację, a THT jest bardziej wytrzymały mechanicznie.

2. Jakie urządzenia są wykorzystywane do automatyzacji montażu?

Do automatyzacji stosuje się maszyny Pick and Place, piece reflow oraz systemy inspekcji wizyjnej.

3. Dlaczego kontrola jakości jest ważna w montażu elektronicznym?

Kontrola jakości minimalizuje ryzyko wystąpienia wad produkcyjnych, co zwiększa niezawodność i trwałość gotowych urządzeń.

4. Jakie są najważniejsze technologie przyszłości w montażu elektroniki?

Przyszłość montażu elektronicznego opiera się na automatyzacji, sztucznej inteligencji i analizie big data, które zwiększą wydajność i precyzję produkcji.

5. Jakie komponenty są najczęściej stosowane w montażu elektronicznym?

Najczęściej stosowane są komponenty aktywne (tranzystory, diody) i pasywne (rezystory, kondensatory).

6. Co wpływa na jakość montażu elektronicznego?

Na jakość wpływają precyzja montażu, jakość komponentów oraz warunki produkcji.
