Montaż PCB i montaż elektroniki SMT i THT – jak powstaje każda płytka w nowoczesnej produkcji urządzeń elektronicznych



Czym jest montaż PCB? SMT i THT w montażu płytek PCB elektroniki – przewlekany, automatyczny i montażowy proces lutowania komponentów

Montaż PCB jest jednym z kluczowych etapów w łańcuchu procesów technologicznych prowadzących do powstania urządzeń elektronicznych. To właśnie na tym etapie dochodzi do fizycznego połączenia komponentów elektronicznych z gotową płytką drukowaną, co umożliwia finalne działanie układu zgodnie z założeniami projektowymi. W praktyce, jakość oraz powtarzalność procesu montażu bezpośrednio wpływa na niezawodność, funkcjonalność i długowieczność gotowego produktu. Z tego względu montaż płytek PCB stanowi obszar o ogromnym znaczeniu praktycznym, technologicznym i ekonomicznym w dziedzinie produkcji elektroniki.

W odróżnieniu od samej produkcji płytki PCB, czyli wykonania laminatu z odpowiednim układem ścieżek i warstw metalizacji, proces montażowy obejmuje szereg działań zorientowanych na umieszczenie, przymocowanie i zalutowanie komponentów. Do realizacji tych celów stosuje się różne technologie – przede wszystkim montaż powierzchniowy (SMT) oraz montaż przewlekany (THT). Oba podejścia różnią się znacząco pod względem technologicznym, organizacyjnym i ekonomicznym, co zostanie dokładnie omówione w dalszej części artykułu.

Wraz z rozwojem automatyzacji, cyfryzacji linii produkcyjnych oraz integracji danych projektowych i produkcyjnych, znaczenie automatycznego montażu płytek drukowanych nieustannie rośnie. Nowoczesne zakłady realizujące montaż elementów elektronicznych dysponują zaawansowanymi systemami wizyjnymi, precyzyjnymi maszynami do osadzania komponentów (pick & place), piecami lutowniczymi oraz zrobotyzowanymi stanowiskami do selektywnego lutowania. W połączeniu z rozwiniętym systemem inspekcji AOI oraz testów elektrycznych i funkcjonalnych, umożliwia to uzyskanie produkcji o wysokiej powtarzalności, jakości i niezawodności.

Wymagania wobec współczesnych urządzeń elektronicznych – zarówno w kontekście ich miniaturyzacji, jak i rosnącej złożoności funkcjonalnej – powodują, że prawidłowe przeprowadzenie montażu PCB staje się wyzwaniem interdyscyplinarnym. Należy uwzględniać zarówno wymagania mechaniczne (np. odporność na wibracje w sektorze automotive), jak i elektryczne (ciągłość połączeń, rezystancja styków), środowiskowe (temperatura pracy, wilgotność), a także normy jakości i zgodności (np. RoHS, IPC-A-610, ISO).

Ponadto, współczesne trendy w zakresie produkcji urządzeń elektronicznych kładą coraz większy nacisk na optymalizację łańcuchów dostaw, możliwość kontraktowego montażu, skrócenie time-to-market i zapewnienie pełnej kontroli komponentów (traceability). Wszystko to wpływa na sposób organizacji montażu oraz technologie wykorzystywane na poszczególnych etapach procesu.

Dzięki umiejętnemu wykorzystaniu technologii takich jak SMT, THT, lutowanie reflow, selektywne, inspekcja AOI, a także narzędzi wspierających procesy DFM (Design for Manufacturing), możliwe jest realizowanie zarówno produkcji PCB w dużych seriach, jak i elastycznych zleceń niskoseryjnych czy prototypowych. Warunkiem skutecznej realizacji tych procesów jest jednak precyzyjne zrozumienie, czym w istocie jest montaż elektroniki, jakie metody i standardy są stosowane w branży, a także jak interpretować i implementować wymagania projektowe.

W niniejszym artykule zostaną przedstawione kluczowe aspekty dotyczące procesu montażu płytek PCB: omówione zostaną różnice między technologią montażu powierzchniowego a przewlekaną, charakterystyka komponentów THT i SMD, przebieg procesu montażowego, wybrane zagadnienia z zakresu projektowania z myślą o montażu (DFM), a także rola testowania, inspekcji oraz kontroli jakości w całym cyklu produkcyjnym. Oprócz tego, szczególna uwaga zostanie poświęcona automatyzacji montażu, standardom jakościowym oraz aktualnym trendom w zakresie produkcji elektroniki i rozwoju usług kontraktowego montażu PCB.

Czym jest montaż elektroniczny obwodów drukowanych i dlaczego nie można go ignorować?

Montaż elektroniczny obwodów drukowanych to proces technologiczny, którego celem jest stworzenie funkcjonalnego układu elektronicznego poprzez integrację fizyczną i elektryczną między komponentami elektronicznymi a strukturą przewodzącą znajdującą się na wcześniej wyprodukowanej płytce PCB. Pomimo tego, że często utożsamiany jest z prostym „składaniem” elementów, w rzeczywistości stanowi wysoce złożony proces produkcyjny, wymagający ścisłego przestrzegania norm jakościowych, precyzji oraz kontroli parametrów na każdym etapie.

W ujęciu inżynierskim, montaż elementów elektronicznych można podzielić na kilka podstawowych faz: przygotowanie powierzchni i komponentów, ich osadzenie (manualnie lub automatycznie), lutowanie (z zastosowaniem różnych technologii – np. reflow, fali, selektywne), inspekcję oraz testowanie. Każda z tych faz jest integralną częścią całościowego procesu montażu, który musi być zoptymalizowany pod kątem efektywności, jakości i kosztów.

Jednym z kluczowych błędów w podejściu do projektowania urządzeń elektronicznych jest niedostateczne uwzględnienie ograniczeń i wymagań technologii montażu. Projektanci koncentrują się na schematach, funkcjonalnościach i dobieraniu układów, nie zawsze analizując wpływ rozmieszczenia komponentów, typów obudów, geometrii otworów czy tolerancji montażowych na późniejszy proces produkcyjny. Tymczasem błędna konfiguracja płytki, np. zbyt małe pady lutownicze lub zbyt gęsto rozmieszczone elementy SMD, może skutkować poważnymi problemami na etapie umieszczania komponentów, a nawet prowadzić do lutowniczych defektów – jak zimne luty, mostki lutownicze czy przemieszczenia.

Z punktu widzenia produkcji, czym jest montaż? To przede wszystkim proces zorientowany na powtarzalność i niezawodność. W produkcji seryjnej lub masowej (a także coraz częściej w niskoseryjnej), kluczowe jest, aby każda płytka została zmontowana w identyczny sposób, zgodnie z tą samą dokumentacją, przy zachowaniu tych samych parametrów technologicznych. Realizacja tego celu wymaga wdrożenia ścisłych procedur operacyjnych, kalibracji urządzeń, stosowania inspekcji optycznej (AOI) oraz systemów traceability, umożliwiających pełną identyfikowalność każdej partii produkcyjnej i jej elementów składowych.

Nie bez znaczenia pozostaje również rola montażu w kontekście testowalności produktu. Odpowiednie rozmieszczenie punktów testowych, unikanie elementów wrażliwych w miejscach narażonych na naprężenia mechaniczne, czy zachowanie kompatybilności z fixture’ami testowymi, znacząco wpływa na jakość danych z testów ICT oraz funkcjonalnych. Prawidłowo zrealizowany montaż to nie tylko „działająca” płytka – to produkt gotowy do wdrożenia, zgodny z wymaganiami norm przemysłowych i certyfikacyjnych.

Zignorowanie wymagań montażowych na etapie projektowym lub ich niedostateczne wdrożenie w praktyce skutkuje wzrostem kosztów produkcji, wydłużeniem cyklu dostawy, a także zwiększeniem liczby reklamacji. Nawet najlepiej zaprojektowany układ elektroniczny może nie działać zgodnie z założeniami, jeśli błędy w montażu powierzchniowym lub przewlekanym spowodują brak kontaktu, zwarcia lub niestabilność sygnałów. Z tego powodu montaż powinien być traktowany nie jako ostatni, najmniej istotny etap produkcji, lecz jako centralny element procesu – taki, który łączy projekt z rzeczywistością.

Z perspektywy standaryzacji, montaż elektroniczny obwodów drukowanych podlega ścisłym wymaganiom zawartym m.in. w dokumentach takich jak IPC-A-610 (klasy akceptowalności montażu) oraz IPC-7351 (projektowanie padów SMD). Wysokiej jakości montaż wymaga stosowania się do tych standardów, nie tylko na poziomie operacyjnym, ale również w fazie przygotowania danych produkcyjnych – jak pick and place oraz centroidy komponentów. Brak spójności między projektem a procesem montażowym skutkuje przestojami, ręcznymi poprawkami i spadkiem efektywności linii produkcyjnych.

Znaczenie montażu jako elementu strategicznego w procesie produkcji elektroniki stale rośnie, co znajduje odzwierciedlenie w podejściu firm do kontraktowego montażu elektroniki. Coraz więcej podmiotów z sektora elektroniki użytkowej, przemysłowej i motoryzacyjnej decyduje się na outsourcing montażu, zlecając go wyspecjalizowanym partnerom EMS. Dzieje się tak nie tylko ze względu na redukcję kosztów, ale przede wszystkim w celu zapewnienia najwyższej jakości, kontroli i możliwości skalowania produkcji, bez konieczności inwestowania w infrastrukturę technologiczną.

Montaż płytek PCB w praktyce – od dokumentacji do gotowego układu

Proces montażu płytek PCB rozpoczyna się znacznie wcześniej niż w chwili uruchomienia linii produkcyjnej. W rzeczywistości jego kluczowym elementem jest przygotowanie dokumentacji technicznej, która umożliwia prawidłowe odwzorowanie założeń projektowych na rzeczywisty produkt. Dokładność, kompletność i spójność danych wejściowych warunkuje nie tylko przebieg montażu, ale także końcową jakość i powtarzalność produkcji.

Pierwszym wymaganym zestawem danych jest lista komponentów (BOM – Bill of Materials). Powinna zawierać pełne informacje o każdym komponencie elektronicznym: nazwę, wartość, oznaczenie, tolerancję, typ obudowy (np. SMD, THT), numer katalogowy i producenta. Każdy z tych parametrów wpływa na to, jak element zostanie zidentyfikowany, umieszczony na płytce, przylutowany i ostatecznie zweryfikowany. Równolegle wymagane są dane mechaniczne i montażowe, w tym pliki Gerber, rysunki warstw wierceń, kontury płytki oraz centroidy (Pick & Place), definiujące pozycje i rotacje elementów w przestrzeni.

Niezbędna jest również informacja o technologii montażu: czy będzie to montaż SMT, montaż THT, czy też podejście hybrydowe. W przypadku elementów przewlekanych, pliki muszą zawierać dane o otworach przelotowych, ich średnicach, typach metalizacji i rozmieszczeniu względem innych komponentów. Tego rodzaju dane są kluczowe dla zapewnienia kompatybilności ze sprzętem lutowniczym (np. lutowaniem falowym, selektywnym lub ręcznym).

Po fazie walidacji dokumentacji technicznej następuje konfiguracja procesu. Na tym etapie dobiera się odpowiednią technikę lutowania – reflow dla komponentów powierzchniowych, falowe dla THT lub selektywne w projektach z dużą gęstością elementów mieszanych. Istotne są również parametry past lutowniczych, których skład i lepkość determinują jakość połączeń i stabilność procesu. Wybór odpowiedniego stopu lutowniczego (np. bezołowiowy SnAgCu) powinien być uzależniony od wymagań projektowych, środowiskowych (np. zgodność z RoHS) oraz charakterystyki termicznej komponentów.

Kolejnym krokiem jest przygotowanie maszyn do montażu. W przypadku automatycznego montażu SMT, niezbędna jest konfiguracja podajników, programowanie pozycji elementów oraz weryfikacja trajektorii ruchu głowic pick & place. Dla elementów przewlekanych przygotowuje się odpowiednie stanowiska z uwzględnieniem manualnej lub półautomatycznej obsługi, w tym zrobotyzowanego przewlekania oraz lutowania selektywnego. Szczególną uwagę należy poświęcić komponentom wymagającym ręcznego montażu – np. złączom, transformatorom czy dużym kondensatorom – które mogą nie być kompatybilne z w pełni zautomatyzowaną linią.

W trakcie procesu montażowego prowadzi się inspekcję wizualną oraz automatyczną (AOI – Automated Optical Inspection), która umożliwia wykrywanie błędów typu: niewłaściwe osadzenie komponentu, odwrotne wlutowanie, niepełne połączenie, nadmiar lub niedobór lutu. Uzupełnieniem może być inspekcja SPI (Solder Paste Inspection), umożliwiająca ocenę ilości i równomierności rozprowadzenia pasty lutowniczej na padach jeszcze przed procesem lutowania. W bardziej wymagających projektach stosuje się inspekcję rentgenowską (X-Ray), szczególnie w przypadku komponentów o ukrytych połączeniach.

Po zakończeniu lutowania następuje testowanie układu. Zakres testów zależy od wymagań klienta i projektu. Może to być prosty test zwarciowy i ciągłości sygnału (ICT), test funkcjonalny (FCT), programowanie firmware’u lub testy specjalistyczne, obejmujące warunki temperaturowe, wibracyjne czy środowiskowe. Testowania mogą być przeprowadzane na etapie panelowym lub pojedynczo, z wykorzystaniem fixture’ów i adapterów z interfejsem elektrycznym.

Końcowym etapem jest czyszczenie płytek, aplikacja oznaczeń (np. kodów QR, oznaczeń partii, logotypów) oraz, w razie potrzeby, montaż mechaniczny w obudowach. W niektórych przypadkach montaż PCB obejmuje również integrację z innymi systemami: np. podzespołami chłodzącymi, elementami optycznymi lub mechanicznymi.

Warto podkreślić, że skuteczność całego procesu montażu płytek drukowanych zależy w znacznej mierze od współdziałania trzech obszarów: projektowego, produkcyjnego i kontrolnego. Tylko wówczas możliwe jest zachowanie zgodności z dokumentacją, eliminacja defektów montażowych i osiągnięcie wysokiej jakości finalnego produktu.

SMT i THT – metody montażu elementów elektronicznych w zależności od projektu

Wybór odpowiedniej technologii montażu elementów elektronicznych jest jednym z najistotniejszych czynników determinujących jakość, efektywność i koszt całego procesu produkcji urządzeń. Współczesna elektronika, niezależnie od zastosowania – konsumenckiego, przemysłowego czy specjalistycznego – korzysta najczęściej z dwóch głównych metod: montażu powierzchniowego (SMT) oraz montażu przewlekanego (THT). Obie technologie różnią się znacznie zarówno pod względem technologicznym, jak i organizacyjnym, co sprawia, że ich wybór powinien być dostosowany do specyfiki danego projektu.

SMT – montaż powierzchniowy

Montaż SMT (Surface Mount Technology) to proces polegający na osadzaniu komponentów elektronicznych SMD (Surface Mount Devices) bezpośrednio na powierzchni płytki, bez konieczności wykonywania otworów przelotowych. Technologia ta umożliwia miniaturyzację układów, znacząco zwiększając gęstość upakowania komponentów oraz redukując koszty i czas produkcji.

W praktyce SMT realizowany jest w sposób w pełni automatyczny. Proces rozpoczyna się od precyzyjnego naniesienia pasty lutowniczej na pady lutownicze przy użyciu szablonu (stencil) lub drukarki dozującej. Następnie maszyny typu pick & place umieszczają komponenty zgodnie z przygotowanym programem osadzenia. Kluczowe jest tu uwzględnienie parametrów takich jak prędkość ruchu głowic, podciśnienie, korekta przesunięć, a także kalibracja pozycji kamery wizyjnej.

Kolejnym etapem jest lutowanie reflow – proces termiczny, w którym cała płytka wraz z komponentami przechodzi przez piec o odpowiednio zaprogramowanej krzywej temperaturowej. Topnienie stopu lutowniczego powoduje utworzenie trwałych połączeń metalurgicznych, które po ostygnięciu zapewniają pełną przewodność elektryczną i mechaniczną stabilność. Po zakończeniu lutowania przeprowadzana jest inspekcja AOI, a w przypadku układów o niewidocznych polach lutowniczych – także kontrola rentgenowska.

Zalety montażu powierzchniowego to przede wszystkim wysoka automatyzacja, niski koszt jednostkowy, możliwość stosowania układów wielowarstwowych oraz ograniczenie wielkości samej płytki. Wadą może być ograniczona odporność mechaniczna połączeń – istotna np. w aplikacjach poddawanych silnym drganiom.

THT – montaż przewlekany

Montaż przewlekany (THT – Through Hole Technology) to technika osadzania komponentów z długimi wyprowadzeniami, które są przewlekane przez otwory w płytce, a następnie lutowane od strony przeciwnej. Choć może wydawać się technologią przestarzałą, THT nadal odgrywa ważną rolę w projektach wymagających wysokiej odporności mechanicznej i termicznej.

W montażu THT wyróżnia się dwa podejścia: ręczne oraz zautomatyzowane. W przypadku niewielkich serii lub elementów nietypowych (np. transformatorów, dużych kondensatorów, złącz) stosuje się ręczne przewlekanie i lutowanie punktowe. W produkcji masowej częściej stosuje się lutowanie falowe – płytki przesuwane są nad rozgrzaną falą stopu lutowniczego, który łączy wyprowadzenia z polami lutowniczymi. Alternatywą dla technologii fali jest lutowanie selektywne, wykorzystywane w montażu hybrydowym, gdy na jednej płytce występują zarówno elementy SMT, jak i THT.

Zaletą THT jest bardzo trwałe połączenie – wyprowadzenia elementów są mechanicznie związane z płytką, co czyni tę technologię preferowaną w zastosowaniach wymagających odporności na wstrząsy, temperaturę i obciążenia prądowe. Wadą jest większy rozmiar komponentów oraz konieczność wykonywania otworów, co zwiększa koszt produkcji płytki i zmniejsza gęstość upakowania.

Kiedy stosować SMT, a kiedy THT?

Decyzja o wyborze technologii montażu zależy od wielu czynników, m.in. funkcjonalnych, mechanicznych, środowiskowych i kosztowych. W nowoczesnych projektach dominują komponenty SMT, szczególnie w aplikacjach konsumenckich, komputerowych, telekomunikacyjnych czy medycznych. Montaż THT stosuje się tam, gdzie konieczna jest duża wytrzymałość mechaniczna – np. w zasilaczach, przekaźnikach, gniazdach mocy czy komponentach o dużej masie.

Coraz częściej spotyka się podejście hybrydowe, łączące obie technologie. Przykładowo, na jednej płytce mogą występować układy scalone montowane w technologii SMT oraz złącza przewlekane. Takie rozwiązanie wymaga jednak dodatkowej koordynacji procesu – m.in. dwustronnego montażu, separacji etapów lutowania oraz specjalistycznej inspekcji.

SMT i THT a projektowanie układów

Technologia montażu powinna być uwzględniona już na etapie projektowania – to kluczowe w kontekście projektowania z myślą o montażu (DFM). Dobrze przygotowany projekt to taki, który uwzględnia tolerancje, rozmieszczenie komponentów, rozmiary otworów, przestrzeń dla narzędzi serwisowych, a także warunki chłodzenia i testowania. Należy również przewidzieć typy połączeń lutowniczych – padów, przelotek, punktów testowych – dostosowanych do wybranej technologii.

Prawidłowy wybór między SMT a THT – lub ich kombinacją – pozwala zoptymalizować proces montażowy, zminimalizować ryzyko błędów i zredukować koszty całkowite. Co więcej, uwzględnienie technologii montażu pozwala na szybsze wdrożenie produkcji i skrócenie cyklu NPI (New Product Introduction).

Automatyczny montaż elementów elektronicznych – czy da się przewlekać szybciej?

Automatyzacja montażu komponentów elektronicznych stanowi obecnie jeden z najważniejszych kierunków rozwoju w produkcji urządzeń elektronicznych. Dotyczy to zarówno technologii SMT, jak i, coraz częściej, elementów THT, które jeszcze do niedawna kojarzone były niemal wyłącznie z procesami ręcznymi. Wraz ze wzrostem wymagań produkcyjnych – pod względem ilości, jakości, powtarzalności i czasu realizacji – dynamiczny rozwój narzędzi automatyzujących proces montażowy staje się nieunikniony.

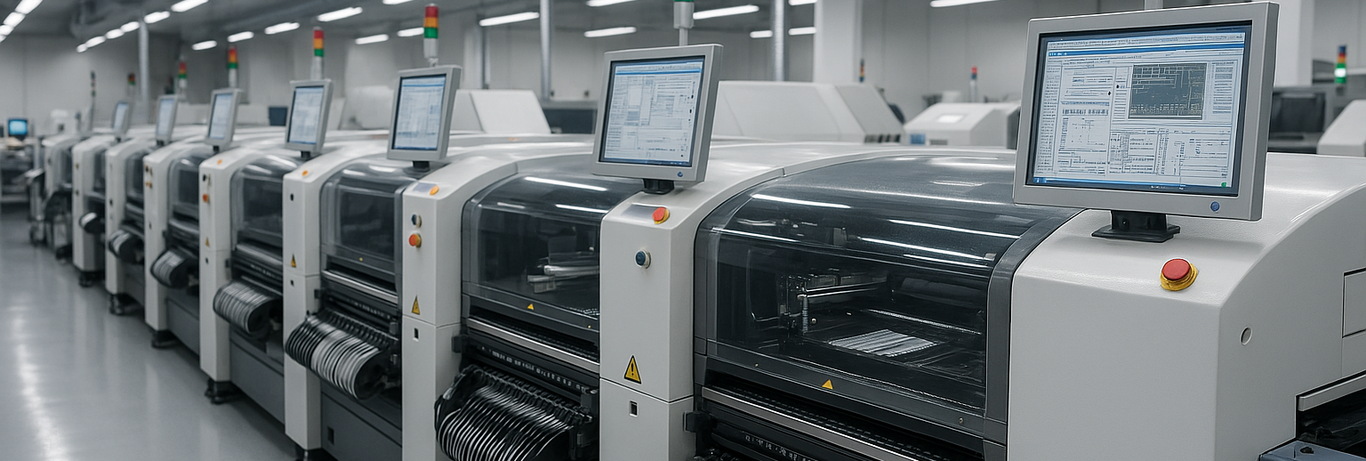

Automatyczny montaż SMT

W przypadku powierzchniowego montażu elementów elektronicznych, automatyzacja sięga niemal 100%. Cały cykl – od podania komponentów, przez precyzyjne umieszczanie ich na powierzchni płytki, aż po lutowanie reflow – odbywa się bez udziału człowieka. Linie montażowe są projektowane z myślą o maksymalnej wydajności, a systemy wizyjne umożliwiają ciągłe korygowanie drogi montażu, eliminując błędy pozycyjne i rotacyjne. Szybkość działania maszyn pick & place dochodzi do kilkudziesięciu tysięcy komponentów na godzinę, co czyni ten proces nieporównywalnie szybszym od jakiejkolwiek operacji manualnej.

Duże znaczenie ma tu także zarządzanie podzespołami SMD – nowoczesne systemy podajników zapewniają błyskawiczną wymianę taśm, a dzięki integracji z bazami danych magazynowych możliwe jest śledzenie partii, terminów ważności oraz wsparcie dla zamienników. Odpowiednio skonfigurowana linia SMT pozwala nie tylko na szybki montaż, ale również na kompleksową kontrolę inspekcyjną i testową w czasie rzeczywistym.

Automatyczny montaż THT – nowe podejście do przewlekania

Tradycyjnie montaż THT utożsamiany był z ręcznym przewlekaniem elementów przez otwory i ich lutowaniem. Jednak również w tym obszarze wdrażane są rozwiązania automatyczne, które znacząco przyspieszają i usprawniają proces.

W przypadku prostych układów, stosuje się roboty dozujące i automaty przewlekające, które pobierają komponent z podajnika, odpowiednio go orientują i przewlekają przez przygotowane otwory w płytce PCB. Operacje te wykonywane są z dużą dokładnością – nawet przy elementach o nieregularnych kształtach, co jeszcze niedawno stanowiło barierę automatyzacji.

Dopełnieniem jest lutowanie selektywne, które zastępuje klasyczne lutowanie falowe w projektach mieszanych (SMT + THT). Urządzenia tego typu pozwalają na precyzyjne lutowanie tylko wybranych punktów, unikając ryzyka przegrzania lub uszkodzenia komponentów powierzchniowych już przylutowanych na przeciwnej stronie płytki. Dzięki zastosowaniu automatycznego topnika, podgrzewania strefowego oraz wieloosiowych głowic lutowniczych, lutowanie komponentów THT może być równie szybkie i powtarzalne, jak procesy SMT.

Wydajność, powtarzalność, niezawodność

Celem automatyzacji nie jest wyłącznie przyspieszenie montażu, ale również eliminacja błędów wynikających z czynnika ludzkiego. Automatyczny montaż elementów elektronicznych pozwala ograniczyć odchylenia w jakości lutów, błędy orientacji komponentów oraz niespójności wynikające z różnic w umiejętnościach operatorów. W kontekście wymogów norm ISO, IPC i RoHS – pełna powtarzalność procesu staje się nie tylko zaletą, ale wręcz koniecznością.

Współczesne linie produkcyjne wyposażone są w zintegrowane systemy inspekcji: AOI, SPI oraz kamery monitorujące przepływ komponentów. Zbierane dane umożliwiają nie tylko analizę błędów, ale również prowadzenie statystycznego sterowania procesem (SPC) oraz pełną dokumentację montażową. Co więcej, informacje te można powiązać z konkretną partią PCBA, umożliwiając pełną śledzalność i analizę awaryjności w cyklu życia produktu.

Rola projektowania pod automatyzację

Automatyzacja montażu kontraktowego wymaga również odpowiedniego podejścia już na etapie projektu. Projektować płytki należy z myślą o dostępności padów, klarownym oznaczeniu biegunowości, wystarczającej przestrzeni między komponentami oraz właściwym doborze typów obudów. Kluczowe są także dane mechaniczne – takie jak grubość płytki, rozmieszczenie punktów mocujących czy otworów w płytce, które mogą kolidować z trajektoriami głowic lub ograniczeniami fixture’ów testowych.

Odpowiednio przygotowany projekt pozwala przewlekać komponenty szybciej i bez konieczności ręcznego dopasowywania. Dobrze opisany zakres usług montażowych, z uwzględnieniem technologii lutowania, standardów jakości oraz wymagań dokumentacyjnych, znacząco skraca czas wdrożenia i zmniejsza ryzyko opóźnień.

Montaż powierzchniowy a montaż przewlekany – czym się różnią i co lepiej wybrać?

Montaż powierzchniowy (SMT) i montaż przewlekany (THT) to dwa fundamentalnie różne podejścia do tworzenia funkcjonalnych połączeń pomiędzy komponentami elektronicznymi a strukturą przewodzącą płytki drukowanej. Wybór jednej z tych technologii – lub ich połączenia – wpływa nie tylko na aspekt fizyczny wykonania, ale także na cały model procesu montażu, koszty produkcji, łatwość serwisowania, a nawet niezawodność gotowego urządzenia.

Różnice konstrukcyjne i technologiczne

Montaż powierzchniowy (SMT) polega na bezpośrednim umieszczaniu komponentów na powierzchni płytki PCB. Komponenty SMT nie posiadają długich wyprowadzeń – ich końcówki  przylegają do padów lutowniczych, a samo mocowanie odbywa się przy użyciu pasty lutowniczej nanoszonej przez szablon lub drukarkę. Proces ten w całości realizowany jest w sposób automatyczny, a po osadzeniu komponentów na kleju lub paście, płytka trafia do pieca reflow, gdzie topi się stop lutowniczy, łącząc elektrycznie i mechanicznie komponent z płytką.

Z kolei montaż przewlekany (THT) wykorzystuje elementy z długimi wyprowadzeniami, które należy przewlekać przez otwory w płytce, a następnie lutować – zwykle po drugiej stronie. Lutowanie może być realizowane ręcznie, falowo lub selektywnie, w zależności od rodzaju komponentu i architektury układu. Ze względu na swoje właściwości fizyczne, połączenia THT są bardziej odporne mechanicznie i mają większą powierzchnię styku, co czyni je szczególnie przydatnymi w aplikacjach o podwyższonym obciążeniu prądowym lub wibracyjnym.

Zastosowanie w zależności od projektu

SMT dominuje w projektach, gdzie kluczowa jest miniaturyzacja, niskie koszty jednostkowe i wysoka gęstość komponentów. Dzięki możliwości osadzania komponentów po obu stronach płytki, projektanci zyskują większą swobodę w optymalizacji układu ścieżek, eliminując potrzebę wielu warstw. Montaż powierzchniowy stosuje się powszechnie w elektronice konsumenckiej, urządzeniach mobilnych, komputerowych, IoT i sprzęcie medycznym.

THT z kolei wykorzystywany jest w miejscach, gdzie niezawodność i wytrzymałość mają kluczowe znaczenie. Obejmuje to m.in. układy zasilające, przekaźniki, złącza, transformatory i komponenty narażone na warunki środowiskowe – np. w przemyśle energetycznym, wojskowym lub motoryzacyjnym.Montaż THT często towarzyszy montażowi SMT jako uzupełnienie – zwłaszcza w przypadku złożonych płytek PCB, które zawierają zarówno mikrokontrolery, jak i elementy mocy.

Aspekty ekonomiczne i produkcyjne

Z punktu widzenia efektywności produkcji, SMT oferuje znacznie wyższą wydajność dzięki pełnej automatyzacji. Linie montażowe SMT są w stanie osadzić dziesiątki tysięcy komponentów na godzinę z precyzją nieosiągalną dla montażu ręcznego. Dodatkowo, SMT eliminuje potrzebę wykonywania otworów, co upraszcza projekt płytki PCB i pozwala na szybszą jej produkcję.

THT jest technologią bardziej czasochłonną, droższą i trudniejszą do pełnej automatyzacji. Wymaga nie tylko więcej operacji manualnych, ale także dłuższego czasu przygotowania linii. Niemniej jednak, w określonych zastosowaniach, jego obecność jest niezastąpiona. Koszty operacyjne w montażu przewlekanym są wyższe, ale mogą być zrekompensowane większą trwałością mechaniczną oraz odpornością na awarie wynikające z przeciążeń lub drgań.

Montaż hybrydowy i jego implikacje

Coraz więcej projektów wykorzystuje montaż hybrydowy, łączący zalety obu technologii. Tego typu podejście wymaga starannej koordynacji procesów – w tym odpowiedniego rozdziału etapów produkcji, planowania sekwencji lutowania oraz dostosowania inspekcji AOI i fixture’ów testowych do obydwu technologii. Montaż hybrydowy pozwala obejmować szeroki zakres komponentów, co jest niezbędne w projektach wielofunkcyjnych, integrujących cyfrowe układy logiczne z komponentami analogowymi, zasilającymi lub mechanicznymi.

Z punktu widzenia kontraktowego montażu elektroniki, umiejętność realizacji projektów hybrydowych z zachowaniem norm IPC i wymagań klienta stanowi jeden z głównych wskaźników dojrzałości technologicznej. Obejmuje to również elastyczność w doborze technik lutowniczych, precyzyjne projektowanie punktów testowych, oraz inspekcję połączoną z analizą danych produkcyjnych.

Montaż kontraktowy elektroniki – czy warto zlecać, zamiast produkować samodzielnie?

Dynamiczny rozwój technologii, rosnąca złożoność urządzeń oraz coraz bardziej wymagające normy jakościowe sprawiają, że organizacja własnej linii do montażu płytek PCB staje się przedsięwzięciem o wysokim progu wejścia – zarówno pod względem kosztów, jak i kompetencji. W tym kontekście rosnące zainteresowanie kontraktowym montażem elektroniki nie jest przypadkiem, lecz konsekwencją konieczności optymalizacji procesów produkcyjnych i redukcji ryzyka operacyjnego.

Złożoność procesu montażu a kompetencje partnera EMS

Nowoczesny proces montażu elektroniki wymaga znacznie więcej niż tylko infrastruktury. Do jego skutecznej realizacji potrzebna jest wyspecjalizowana wiedza z zakresu materiałoznawstwa, mechaniki precyzyjnej, inżynierii procesów lutowniczych, zarządzania jakością oraz logistyki komponentów elektronicznych. Obejmuje to również dostęp do zaawansowanych narzędzi: automatów SMT, stanowisk do lutowania selektywnego, systemów AOI i SPI, a także zaplecza testowego dla PCBA. Inwestycja w pełną infrastrukturę produkcyjną oraz utrzymanie kompetentnego personelu często przekracza możliwości małych i średnich firm, a nawet wielu dużych podmiotów rozwijających nowoczesne produkty.

Współpraca z doświadczonym dostawcą usług EMS pozwala skorzystać z gotowej infrastruktury, której skalowanie, optymalizacja i utrzymanie stanowi codzienność wyspecjalizowanych zakładów. Co istotne, współpraca taka nie ogranicza się jedynie do fizycznego montażu komponentów. Profesjonalny partner jest w stanie wspierać w optymalizacji projektu pod kątem montażowym (DFM), doradzać w zakresie dostępności komponentów, alternatyw, a nawet pomóc projektować płytkę z myślą o wydajności montażu i testowania.

Ekonomia skali i koszty ukryte

Samodzielna produkcja często wydaje się atrakcyjna na poziomie planowania – szczególnie w projektach, które mają charakter powtarzalny lub rozwijany wewnętrznie. Jednak w praktyce koszty uruchomienia produkcji przekraczają zwykle pierwotne założenia. Oprócz kosztów zakupu maszyn i wdrożenia oprogramowania, należy uwzględnić również:
– koszty inspekcji i testowania,
– zarządzania dostawami i brakami materiałowymi,
– konieczność utrzymania ciągłości kompetencji zespołu montażowego,
– oraz straty wynikające z błędów, reklamacji, lub przestojów.

Montaż kontraktowy umożliwia dostęp do efektu skali – zarówno w zakupach komponentów, jak i w organizacji samego procesu. Firmy EMS mogą agregować zamówienia, korzystać z większej liczby zatwierdzonych dostawców i elastyczniej reagować na sytuacje rynkowe, takie jak niedobory konkretnych typów komponentów elektronicznych. Dzięki temu możliwe jest lepsze zarządzanie BOM-em, wcześniejsze planowanie oraz dynamiczne wprowadzanie zamienników zgodnych z wymaganiami technologicznymi.

Jakość, standaryzacja, audytowalność

Jednym z najważniejszych argumentów za wyborem partnera EMS jest jakość i zgodność z międzynarodowymi standardami, np. IPC-A-610, ISO 9001 czy ISO 13485. W wielu branżach dokumentacja procesowa, śledzenie partii i inspekcja każdego etapu montażu elektronicznego obwodów drukowanych to warunek konieczny dopuszczenia produktu do sprzedaży lub wdrożenia. Firmy EMS posiadają odpowiednie narzędzia oraz procedury umożliwiające gromadzenie i raportowanie tych danych, co w warunkach produkcji własnej może być nieosiągalne lub zbyt kosztowne.

Dodatkowo, dostęp do automatycznej inspekcji (AOI), pomiaru objętości pasty (SPI), testów elektrycznych oraz analizy termicznej po lutowaniu umożliwia prowadzenie produkcji na poziomie wysokiej powtarzalności. Dzięki wykorzystaniu metod statystycznego sterowania procesem (SPC) oraz monitorowania parametrów krytycznych w czasie rzeczywistym, możliwe jest wychwytywanie odchyleń jeszcze przed wystąpieniem defektów. Takie podejście znacząco redukuje liczbę błędów, a tym samym koszty serwisu i reklamacji.

Elastyczność produkcyjna i optymalizacja zasobów

Współczesne projekty często mają charakter iteracyjny – rozwijają się dynamicznie, przechodząc przez fazy proof-of-concept, prototypu, pilotażu i dopiero potem produkcji seryjnej. Samodzielne utrzymanie produkcji o tak zmiennym wolumenie wiąże się z dużym ryzykiem – zarówno pod względem niedostosowania mocy przerobowych, jak i niewykorzystania zasobów. Firmy EMS posiadają infrastrukturę pozwalającą na płynne przejście od serii testowych do masowej produkcji, bez konieczności zmiany lokalizacji, technologii czy personelu.

Elastyczność dotyczy również zakresu usług – kontraktowy montaż elektroniki może obejmować jedynie samo lutowanie komponentów, ale może też rozszerzać się na testowanie, przygotowanie dokumentacji, wsparcie w certyfikacji, a nawet organizację logistyki i pakowania. Taki szeroki zakres usług pozwala lepiej dostosować proces produkcji do realnych potrzeb firmy rozwijającej elektronikę.

Montaż płytek drukowanych krok po kroku – proces montażowy w pigułce

Montaż płytek drukowanych to proces o wysokim stopniu złożoności, który wymaga precyzyjnego zarządzania na każdym etapie – od przygotowania dokumentacji, przez wybór technologii, po finalną inspekcję i testy funkcjonalne. Niezależnie od wolumenu produkcji, każdy projekt musi zostać przeanalizowany pod kątem możliwości technicznych, wymagań jakościowych, dostępności komponentów oraz zgodności z obowiązującymi normami. Poniżej przedstawiono szczegółowy opis procesu montażowego, który realizowany jest w profesjonalnych środowiskach EMS – od momentu przyjęcia danych projektowych aż po gotowy podzespół elektroniczny.

1. Weryfikacja dokumentacji projektowej i przygotowanie produkcji

Proces rozpoczyna się od przyjęcia plików wejściowych, które obejmują m.in. pliki Gerber, listę komponentów (BOM), dane do programowania maszyn (centroidy), schematy montażowe oraz opcjonalnie – pliki 3D. W tym etapie analizuje się nie tylko kompletność dokumentacji, ale również jej zgodność z wymogami technologicznymi.

Szczególne znaczenie mają dane dotyczące rozmieszczenia komponentów, rozmiarów padów, otworów w płytce, specyfikacji warstw miedzi i wymiarów mechanicznych. Na podstawie tych informacji określa się, czy wymagany będzie montaż SMT, THT, czy konfiguracja mieszana. Równocześnie weryfikowana jest dostępność komponentów, co może skutkować potrzebą zaproponowania alternatyw – zgodnych z parametrami funkcjonalnymi i wymiarowymi.

2. Przygotowanie materiałów i ustawienie linii produkcyjnej

W kolejnym kroku dokonuje się rozładunku komponentów do podajników oraz przygotowania płytek PCB – które mogą zostać dostarczone przez klienta lub pochodzić od zaufanych dostawców. Materiały są sprawdzane pod kątem zgodności z BOM, ważności partii oraz warunków magazynowania, szczególnie w przypadku komponentów wrażliwych na wilgoć (MSL).

Następnie konfigurowana jest linia montażowa: programowane są maszyny pick & place, piec do lutowania reflow, systemy inspekcji AOI oraz, w przypadku komponentów przewlekanych, stanowiska lutowania ręcznego lub urządzenia do lutowania selektywnego. Dla projektów obejmujących montaż THT, przygotowuje się również odpowiednie maski montażowe i fixture’y, które stabilizują komponenty w trakcie przewlekania i lutowania.

3. Aplikacja pasty lutowniczej i umieszczanie komponentów

Pasta lutownicza jest nanoszona na pola kontaktowe przy użyciu precyzyjnych szablonów. Jej równomierne i powtarzalne rozmieszczenie jest kluczowe dla jakości połączeń lutowniczych. Po tej operacji rozpoczyna się proces umieszczania komponentów SMD – z wykorzystaniem głowic pick & place wyposażonych w systemy wizyjne umożliwiające dokładne pozycjonowanie. Wydajność tej fazy sięga kilkudziesięciu tysięcy komponentów na godzinę przy zachowaniu wysokiej precyzji.

W przypadku komponentów THT, proces wygląda inaczej: operator lub robot przewleka elementy przez wcześniej przygotowane otwory w płytce, umieszczając je zgodnie z dokumentacją. Elementy mogą być wstępnie mocowane klejem lub specjalnymi elementami dystansującymi, zapobiegając ich przemieszczeniu w trakcie lutowania.

4. Lutowanie i kontrola połączeń

Lutowanie komponentów SMD odbywa się w piecu reflow – z zaprogramowaną krzywą temperaturową, dostosowaną do użytej pasty, masy termicznej płytki oraz typów komponentów. W przypadku THT stosuje się lutowanie falowe lub selektywne. Szczególna uwaga przykładana jest do parametrów termicznych i czasu kontaktu, ponieważ przegrzanie może skutkować uszkodzeniem elementów lub rozwarstwieniem laminatu.

Po lutowaniu przeprowadza się inspekcję AOI – systemy optyczne analizują jakość połączeń lutowniczych, pozycję komponentów, biegunowość i ewentualne mostki lutownicze. W projektach o podwyższonym stopniu złożoności stosuje się również inspekcję rentgenowską, pozwalającą na ocenę połączeń niewidocznych optycznie, np. pod obudowami BGA.

5. Testowanie funkcjonalne i walidacja

W zależności od wymagań projektu, testowanie może obejmować:
– testy połączeń elektrycznych (ICT),
– testy funkcjonalne (FCT),
– programowanie firmware’u i konfigurację sprzętową,
– testy środowiskowe (np. wibracyjne, temperaturowe).

Testowanie odbywa się z wykorzystaniem fixture’ów oraz systemów automatycznych, które komunikują się z urządzeniem testowanym i rejestrują wyniki w systemie traceability. Proces testowania stanowi jedno z kluczowych ogniw zapewnienia jakości – jego efektywność wpływa bezpośrednio na poziom awaryjności gotowych produktów.

6. Czyszczenie, znakowanie, pakowanie

Gotowe płytki PCB mogą być poddawane czyszczeniu – szczególnie jeśli projekt wymaga usunięcia pozostałości topników, co ma znaczenie np. w sprzęcie medycznym lub militarnym. Następnie stosuje się znakowanie – np. laserowe oznaczenia numerów partii, logotypów, oznaczeń montażowych. Ostatnim etapem jest pakowanie – zarówno antystatyczne (ESD), jak i logistyczne, dostosowane do wymagań transportu.

Trendy w kontraktowym montażu elektroniki – inspekcja, PCBA, złącza i przyszłość produkcji urządzeń elektronicznych

W ostatnich latach rynek kontraktowego montażu elektroniki w Polsce i Europie Środkowo-Wschodniej przechodzi istotną transformację. Zmieniają się nie tylko wymagania technologiczne, ale również oczekiwania klientów, dostępność komponentów oraz modele organizacji łańcucha dostaw. Profesjonalizacja usług EMS postępuje szybko, co przekłada się na ewolucję metod produkcji, podejść inżynierskich oraz całych modeli współpracy. Szczególnie dynamicznie rozwija się obszar inspekcji, testowania, integracji danych produkcyjnych oraz pełnej obsługi projektów – od prototypu po PCBA gotowe do wdrożenia.

Automatyzacja inspekcji jako standard jakości

Postęp w dziedzinie kontroli jakości przyczynił się do tego, że automatyczna inspekcja AOI oraz wizyjna analiza punktów lutowniczych stały się nie tylko powszechnie dostępne, ale wręcz niezbędne. Obecnie każdy etap montażu i lutowania powinien być wspierany przez narzędzia umożliwiające wykrywanie defektów w czasie rzeczywistym. Obejmuje to także zaawansowaną inspekcję rentgenowską, niezbędną przy obudowach, które charakteryzują się niewidocznymi padami montażowymi.

Dzięki zastosowaniu zintegrowanych systemów inspekcji, firmy EMS mogą nie tylko poprawić jakość połączeń, ale również przeprowadzać analizę statystyczną danych montażowych, co pozwala na wdrożenie sterowania procesem SPC (Statistical Process Control). To właśnie inspekcja staje się podstawą audytowalności oraz potwierdzeniem, że PCBA spełnia wszystkie założenia techniczne i normatywne.

SMD, złącza i montaż podzespołów elektronicznych

Postępująca miniaturyzacja urządzeń elektronicznych wymusza coraz szersze zastosowanie SMD – komponentów montowanych powierzchniowo. Montaż SMD elementów elektronicznych wymaga precyzji oraz wysokiej jakości sprzętu do aplikacji pasty lutowniczej i pozycjonowania. Z uwagi na mniejsze wymiary oraz podatność na uszkodzenia termiczne, konieczna jest optymalizacja krzywych reflow oraz parametrów mechanicznych umieszczania komponentów na padach.

Jednocześnie, mimo przewagi SMT, nie należy ignorować roli złącz i komponentów przewlekanych, które wciąż stanowią istotny element projektów przemysłowych, automotive czy energetycznych. Złącza, przekaźniki, większe kondensatory i transformatory to przykłady komponentów, których montaż podzespołów elektronicznych odbywa się nadal w technologii THT. Ich obecność wymusza projektowanie mieszanych układów montażowych, gdzie precyzja oraz koordynacja etapów SMT i THT mają kluczowe znaczenie dla końcowej jakości układu.

Montaż PCB prototypów i podejście one-off

Współczesne linie montażowe muszą być dostosowane nie tylko do produkcji seryjnej, ale również do szybkiego prototypowania. Montaż PCB prototypów to proces, który wymaga dużej elastyczności – zarówno w zakresie konfiguracji sprzętu, jak i dostępności materiałów oraz czasu realizacji. Wprowadzenie zmian w ostatnim etapie projektu, konieczność dostosowania komponentów, czy aktualizacja dokumentacji – wszystko to wymaga ścisłej współpracy między inżynierami projektu a zespołem realizującym montaż.

Możliwość szybkiego przejścia od wersji demonstracyjnej do pilotażowej serii produkcyjnej to jeden z głównych czynników przewagi konkurencyjnej. Profesjonalny montaż PCB zakłada nie tylko fizyczne złożenie urządzenia, ale także jego testowanie, walidację dokumentacji oraz przygotowanie pełnych danych traceability – nawet dla pojedynczych egzemplarzy. Taki model wymaga narzędzi cyfrowych, automatyzacji oraz procesów zgodnych z normami IPC, ISO i RoHS.

Nowe podejścia w produkcji urządzeń elektronicznych

Produkcja urządzeń elektronicznych ulega dynamicznemu przeobrażeniu – nie tylko ze względu na dostępność technologii, ale też w wyniku zmian oczekiwań rynkowych. Coraz częściej wymagana jest nie tylko wysoka jakość produktu, ale również możliwość jego integracji z istniejącymi systemami, wsparcie dla aktualizacji oprogramowania oraz zapewnienie długoterminowej dostępności komponentów.

Dodatkowo, zgodnie z zasadami zrównoważonego rozwoju, wzrasta nacisk na projektowanie i realizację elektronicznych na płytce układów w zgodzie z wymaganiami środowiskowymi. Obejmuje to nie tylko wykorzystanie PCB przy użyciu materiałów zgodnych z dyrektywą RoHS, ale też optymalizację procesów lutowania elementów elektronicznych pod kątem energochłonności, emisji i strat materiałowych.

 Montaż jako strategiczny filar jakości w produkcji nowoczesnej elektroniki

Współczesna elektronika, niezależnie od obszaru zastosowania – od urządzeń medycznych po przemysłowe systemy sterowania – wymaga wysokiej niezawodności, precyzji wykonania oraz powtarzalności parametrów produkcyjnych. Aby te wymagania mogły zostać spełnione, kluczowe znaczenie ma prawidłowo zorganizowany i zarządzany montaż płytek PCB – zarówno w technologii powierzchniowej (SMT), jak i przewlekanej (THT).

Jak wykazano w niniejszym opracowaniu, proces montażu elementów elektronicznych obejmuje znacznie więcej niż tylko umieszczenie komponentów na płytce i ich zalutowanie. To złożony ciąg powiązanych operacji, których skuteczność zależy od jakości dokumentacji, precyzji wykonania, zastosowanej technologii, systemów inspekcji, metod testowania, a także integracji danych produkcyjnych i zgodności z międzynarodowymi normami.

W szczególności, montaż kontraktowy elektroniki okazał się modelem, który umożliwia firmom projektowym i produktowym skupienie się na własnych kompetencjach, bez konieczności inwestowania w kosztowną infrastrukturę produkcyjną. Współpraca z wyspecjalizowanymi dostawcami usług EMS pozwala nie tylko skrócić czas wdrożenia, ale również podnieść jakość wykonania i zapewnić zgodność z regulacjami branżowymi – w tym normami IPC, RoHS, ISO czy IATF.

Znaczącym elementem przyszłości branży będzie dalszy rozwój automatyzacji, integracji danych oraz digitalizacji procesów. W tym kontekście coraz większą rolę odgrywać będą systemy monitorujące w czasie rzeczywistym, pełna śledzalność komponentów oraz narzędzia wspierające wczesne wykrywanie defektów. Wszystko to będzie wymagało nie tylko nowego podejścia do zarządzania produkcją, ale również jeszcze ściślejszej integracji zespołów projektowych z wykonawczymi.

Nie bez znaczenia pozostaje też fakt, że technologie takie jak montaż SMT elementów elektronicznych ewoluują w kierunku jeszcze większej miniaturyzacji, gęstości upakowania oraz elastyczności w kontekście wdrażania nowych produktów. W tym środowisku to nie tylko projekt płytki, ale właśnie jakość montażu – rozumiana jako suma procesów, kompetencji i kontroli – będzie decydować o realnej wartości gotowego urządzenia.

Z perspektywy strategicznej, montaż nie jest już tylko działaniem wykonawczym, lecz staje się kluczowym punktem styku między projektowaniem, inżynierią procesu, a jakością i zgodnością produktu. Zrozumienie jego roli i świadome podejście do wyboru odpowiednich rozwiązań technologicznych to elementy niezbędne w budowie przewagi konkurencyjnej w dzisiejszym krajobrazie produkcji urządzeń elektronicznych.
