Czym dokładnie są komponenty elektroniczne? Analiza funkcji i klasyfikacji podstawowych elementów w elektronice

Wprowadzenie do świata komponentów elektronicznych

Współczesna technologia elektroniczna opiera się na ogromnym zróżnicowaniu komponentów, które – odpowiednio dobrane i połączone – tworzą funkcjonalne układy w niemal każdym nowoczesnym urządzeniu. Komponenty elektroniczne, będące fundamentem działania systemów cyfrowych i analogowych, pełnią zróżnicowane funkcje, począwszy od kontroli przepływu prądu, przez magazynowanie energii, aż po przetwarzanie sygnałów. Ich rola jest równie istotna w prostych konstrukcjach hobbystycznych, jak i w zaawansowanych systemach przemysłowych, militarnych czy medycznych.

W ramach montażu elektronicznego, zwłaszcza w usługach EMS, prawidłowe zrozumienie charakterystyki elementów oraz ich przeznaczenia jest niezbędne nie tylko na etapie projektowania, ale także w procesach produkcyjnych i kontrolnych. Odpowiedni dobór komponentów wpływa bezpośrednio na niezawodność, jakość i parametry użytkowe gotowego produktu elektronicznego. Niniejszy artykuł ma na celu wyczerpujące przedstawienie tematu, obejmując zarówno klasyfikację, jak i funkcje oraz techniczne uwarunkowania komponentów elektronicznych.

Komponent elektroniczny a komponent mechaniczny – definicje i różnice

Z punktu widzenia inżynierii systemów, komponent to każda funkcjonalna część większego układu. Komponenty elektroniczne to te, które operują na zjawiskach fizycznych związanych z przepływem prądu elektrycznego i magazynowaniem energii w polu elektrycznym lub magnetycznym. Od komponentów mechanicznych różni je sposób działania – zamiast sił fizycznych, kluczowe są tutaj parametry elektryczne i elektroniczne, takie jak napięcia, rezystancja czy indukcyjność.

W praktyce, elementy elektroniczne dzielą się na szereg kategorii, które zależą od ich funkcji w obwodzie. Rezystory, kondensatory, diody czy tranzystory to tylko niektóre z przykładów, stanowiące podstawowe elementy elektroniczne. W odróżnieniu od części mechanicznych, które mogą być odpowiedzialne za przenoszenie obciążeń lub ruch, komponenty elektroniczne przetwarzają lub kontrolują energię elektryczną.

Znaczenie komponentów elektronicznych w kontekście montażu EMS

W branży EMS, czyli Electronics Manufacturing Services, montaż elementów elektronicznych na płytkach PCB odbywa się z zastosowaniem zaawansowanych technologii takich jak SMT czy THT. Dobór odpowiednich komponentów, uwzględniający ich specyfikację elektryczną, tolerancję, temperaturę pracy oraz wymiary mechaniczne, jest kluczowy dla zapewnienia wysokiej jakości produkcji.

Komponenty muszą być kompatybilne nie tylko z funkcjonalnym projektem układu, ale również z technologicznymi wymaganiami montażu, takimi jak profil lutowania, rozmieszczenie padów czy minimalna powierzchnia zajmowana na płytce PCB. Niedopasowanie tych aspektów może prowadzić do defektów, takich jak zimne luty, przesunięcia, zwarcia lub uszkodzenia termiczne. Z tego względu inżynierowie EMS przykładają ogromną wagę do precyzyjnej analizy specyfikacji elementów, zanim trafią one na linię produkcyjną.

Dlaczego zrozumienie podstawowych elementów elektronicznych jest kluczowe w projektowaniu układów?

Każdy elektroniczny układ, niezależnie od poziomu złożoności, opiera się na zestawie podstawowych komponentów. Znajomość ich właściwości i sposobu działania pozwala nie tylko na poprawne zaprojektowanie schematu ideowego, ale także na optymalizację parametrów pracy całego urządzenia. Wybór odpowiedniego rezystora lub kondensatora nie jest decyzją arbitralną – to wynik analizy wymaganych napięć, częstotliwości, charakteru obciążenia oraz zastosowania końcowego.

Komponenty elektroniczne pełnią ściśle określone role: niektóre kontrolują przepływ prądu, inne magazynują energię, jeszcze inne umożliwiają przełączanie sygnałów lub wzmacnianie ich mocy. Projektanci układów muszą rozumieć nie tylko funkcję pojedynczego elementu, ale także jego interakcje z innymi komponentami w ramach dynamicznego obwodu. Precyzyjna znajomość właściwości elementów pozwala uniknąć kosztownych błędów projektowych oraz zwiększa efektywność całego procesu wdrożeniowego.

Klasyfikacja komponentów elektronicznych: rodzaje i funkcje

Komponenty elektroniczne można klasyfikować na wiele sposobów, zależnie od przyjętego kryterium. W ujęciu funkcjonalnym dzieli się je na elementy aktywne i pasywne, co odnosi się do zdolności danego komponentu do wzmacniania sygnału lub kontrolowania przepływu energii przy użyciu zewnętrznego źródła zasilania. Innym podejściem jest klasyfikacja według zastosowania, w której uwzględnia się funkcję pełnioną w konkretnym układzie – przykładowo, jako źródło zasilania, magazyn energii, element przetwarzający sygnał lub komponent zabezpieczający.

W kontekście produkcji urządzeń elektronicznych, w tym montażu powierzchniowego SMT i przewlekanego THT, istotne jest nie tylko rozpoznanie typu komponentu, ale również zrozumienie jego właściwości fizycznych i parametrów elektrycznych. Dobór komponentów musi uwzględniać ich rolę w obwodzie, charakter sygnału, napięcia robocze, a także wymagania środowiskowe i technologiczne związane z procesem lutowania oraz rozmieszczeniem na płytce PCB.

Podstawowe komponenty elektroniczne – przegląd i definicje

Podstawowe elementy elektroniczne to zestaw komponentów, które stanowią bazę konstrukcyjną każdego układu elektronicznego. Do tej grupy należą między innymi rezystory, kondensatory, diody oraz tranzystory. Każdy z tych komponentów pełni określoną funkcję w obwodzie: kontroluje przepływ prądu, magazynuje energię, umożliwia prostowanie napięcia, bądź wzmacnia sygnał.

Zrozumienie właściwości każdego z tych elementów wymaga znajomości zarówno ich parametrów elektrycznych, jak i charakterystyki materiałowej. Dla przykładu, rezystor to komponent pasywny, który ogranicza przepływ prądu w obwodzie i wydziela ciepło jako efekt uboczny działania. Kondensator, z kolei, magazynuje ładunek elektryczny i znajduje zastosowanie w układach filtrujących oraz stabilizujących napięcia. Diody przewodzą prąd w jednym kierunku, co pozwala je wykorzystać do prostowania sygnałów, natomiast tranzystory stanowią podstawę działania większości układów cyfrowych i analogowych, umożliwiając ich przełączanie i wzmocnienie.

Aktywne i pasywne elementy elektroniczne – klasyfikacja funkcjonalna

Klasyfikacja komponentów na aktywne i pasywne jest jednym z najczęściej stosowanych podziałów w elektronice. Elementy pasywne to takie, które nie wprowadzają energii do układu, a jedynie ją przetwarzają w formie ograniczania, magazynowania lub filtrowania. Do tej grupy zaliczają się między innymi rezystory, kondensatory i cewki. Pasywność tych elementów oznacza, że nie wymagają zasilania zewnętrznego do działania i nie wzmacniają sygnału, a jedynie wpływają na jego kształt lub amplitudę.

Z kolei komponenty aktywne to takie, które mogą sterować przepływem prądu lub napięcia za pomocą zewnętrznego źródła zasilania. Do najważniejszych należą tranzystory oraz układy scalone. Tranzystory, zależnie od typu, umożliwiają wzmacnianie sygnałów, przełączanie stanów logicznych oraz budowę złożonych układów sterujących. Układy scalone integrują wiele funkcji w jednej obudowie, co pozwala na miniaturyzację urządzeń oraz zwiększenie ich funkcjonalności. Komponenty aktywne są fundamentem działania mikroprocesorów, przetworników sygnałów, regulatorów napięcia oraz licznych elementów sterujących w systemach przemysłowych.

Rodzaje komponentów według zastosowania: sygnałowe, zasilające, zabezpieczające

Ze względu na zastosowanie, komponenty elektroniczne można również podzielić na grupy pełniące różne role w strukturze obwodu. Komponenty sygnałowe odpowiadają za przetwarzanie informacji w formie napięć lub prądów. Do tej kategorii należą m.in. wzmacniacze operacyjne, przetworniki analogowo-cyfrowe oraz czujniki.

Elementy zasilające obejmują komponenty odpowiedzialne za dostarczanie, regulację i stabilizację napięcia w układzie. W tej grupie znajdują się m.in. zasilacze impulsowe, stabilizatory napięcia, kondensatory elektrolityczne oraz cewki, które służą do filtrowania i magazynowania energii w polu magnetycznym. Ich rola jest kluczowa w zapewnieniu stabilnej pracy urządzenia, niezależnie od warunków zewnętrznych.

Ostatnią grupą są komponenty zabezpieczające, które chronią układ przed przepięciami, przeciążeniami oraz wpływem zakłóceń elektromagnetycznych. Zalicza się do nich warystory, bezpieczniki, diody zabezpieczające oraz filtry EMC. Ich obecność jest niezbędna w każdym układzie elektronicznym przeznaczonym do pracy w środowiskach narażonych na zmienne warunki sieci zasilającej oraz zakłócenia elektromagnetyczne.

Miniaturyzacja komponentów i jej wpływ na projektowanie PCB w montażu EMS

Współczesna elektronika nieustannie zmierza w kierunku miniaturyzacji, co przekłada się na coraz mniejsze rozmiary komponentów elektronicznych i ich większą gęstość upakowania na płytkach PCB. Taka tendencja wymaga od projektantów znacznie większej precyzji w rozmieszczaniu elementów oraz uwzględniania parametrów termicznych i elektromagnetycznych w projektowaniu ścieżek.

Miniaturyzacja ma również wpływ na procesy produkcyjne w montażu EMS. Mniejsze komponenty SMT wymagają bardziej precyzyjnych maszyn montażowych, dokładniejszego dozowania pasty lutowniczej oraz optymalizacji profili lutowania. Z punktu widzenia niezawodności urządzenia, kluczowe staje się również odpowiednie chłodzenie oraz dobór komponentów o wysokiej odporności na zmienne warunki środowiskowe. Niezwykle istotna jest też jakość złączy, które muszą zachować niezawodność przy wielokrotnych cyklach łączenia i rozłączania, szczególnie w aplikacjach przemysłowych.

Szczegółowe omówienie podstawowych elementów elektronicznych

Podstawowe elementy elektroniczne to zestaw komponentów, które mimo pozornej prostoty mają ogromne znaczenie w konstrukcji każdego układu. Niezależnie od tego, czy mamy do czynienia z urządzeniem cyfrowym, analogowym czy mieszanym, właściwy dobór i prawidłowe zastosowanie tych elementów wpływa na stabilność pracy, odporność na zakłócenia oraz precyzję przetwarzania sygnałów. W niniejszym rozdziale zostaną omówione najważniejsze komponenty: ich budowa, zasada działania, funkcja w obwodzie oraz typowe zastosowania.

Rezystor – podstawowy komponent oporowy i jego funkcja w obwodzie

Rezystor to jeden z najbardziej rozpowszechnionych elementów pasywnych w elektronice. Jego podstawową funkcją jest ograniczanie przepływu prądu elektrycznego w obwodzie zgodnie z prawem Ohma. W praktyce stosuje się je do ustalania punktów pracy tranzystorów, dzielenia napięć, formowania sygnałów oraz zabezpieczania układów przed przeciążeniem.

Rezystory występują w wielu wariantach, różniących się mocą znamionową, tolerancją, wartością rezystancji oraz materiałem wykonania. Spotyka się m.in. rezystory warstwowe, metalizowane, precyzyjne, a także komponenty do montażu powierzchniowego SMT. Ich parametry są kluczowe w obwodach analogowych, gdzie dokładność i stabilność rezystancji wpływa na charakterystykę układu.

W przypadku projektowania płytek PCB, rozmieszczenie rezystorów musi uwzględniać ich moc strat, odporność termiczną i wpływ na sygnał. Odpowiednie dobranie rezystora pozwala uniknąć nadmiernego nagrzewania, a tym samym poprawia niezawodność całego produktu.

Kondensator – rola w magazynowaniu i filtrowaniu energii

Kondensator to komponent elektroniczny, który magazynuje energię w polu elektrycznym. Znajduje szerokie zastosowanie w układach filtrujących, odsprzęgających, czasowych oraz w konwersji energii. Jego zdolność do gromadzenia i oddawania ładunku elektrycznego pozwala m.in. na stabilizację napięcia zasilania, eliminację zakłóceń i wygładzanie przebiegów impulsowych.

W zależności od konstrukcji i materiału dielektrycznego wyróżniamy kondensatory ceramiczne, foliowe, tantalowe oraz kondensatory elektrolityczne. Te ostatnie charakteryzują się dużą pojemnością i są powszechnie stosowane w torach zasilania jako elementy filtrujące. Kondensatory ceramiczne, z kolei, dzięki niewielkim rozmiarom i dobrej stabilności temperaturowej, sprawdzają się w aplikacjach wysokoczęstotliwościowych.

Dobór odpowiedniego rodzaju kondensatora zależy od wymaganej pojemności, napięcia pracy oraz charakteru sygnału. Należy również zwracać uwagę na parametry takie jak ESR (Equivalent Series Resistance) czy tolerancja, które mają wpływ na skuteczność działania kondensatora w danym obwodzie.

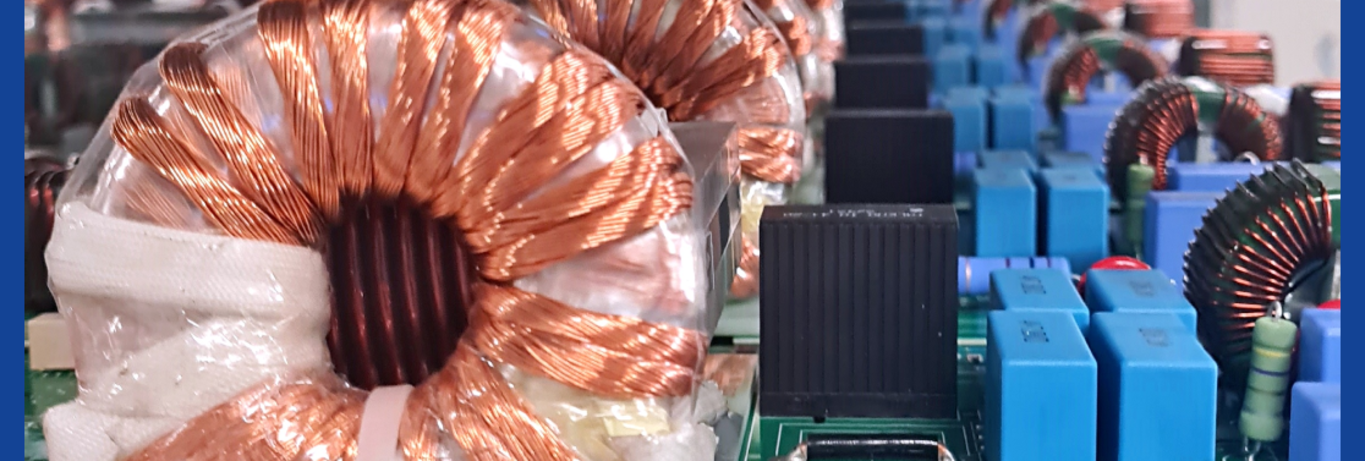

Cewka – komponent indukcyjny i jego funkcje

Cewka, nazywana również induktorem, to pasywny komponent elektroniczny, który magazynuje energię w polu magnetycznym w wyniku przepływu prądu. Podstawową właściwością cewki jest indukcyjność, czyli zdolność do przeciwstawiania się zmianom prądu elektrycznego. W praktyce elementy te wykorzystywane są w filtrach, przetwornicach napięcia, tłumikach zakłóceń oraz układach rezonansowych.

Cewki mogą występować w różnych formach – od prostych zwojów drutu, po elementy z rdzeniami ferrytowymi lub proszkowymi, zoptymalizowane pod kątem konkretnych parametrów częstotliwościowych. W obwodach zasilania są niezbędne do utrzymania ciągłości przepływu prądu w konwersji energii, np. w zasilaczach impulsowych.

Projektując układ z zastosowaniem cewek, należy brać pod uwagę straty mocy, wpływ indukcyjności rozproszonej oraz wymagania temperaturowe. Ze względu na swój charakter, cewki mogą też generować pole elektromagnetyczne, co wymaga odpowiedniego rozmieszczenia ich na płytce PCB w celu ograniczenia zakłóceń.

Dioda – podstawowy element jednokierunkowy

Dioda to komponent półprzewodnikowy, którego główną funkcją jest przewodzenie prądu elektrycznego tylko w jednym kierunku. Dzięki temu znajduje zastosowanie w prostownikach, układach zabezpieczających, detekcji sygnałów oraz w logice cyfrowej.

Podstawowe typy diod to diody prostownicze, Schottky’ego, Zenera, LED oraz diody lawinowe. Każdy typ ma swoje unikalne właściwości – diody Zenera są wykorzystywane do stabilizacji napięcia, LED-y przekształcają energię elektryczną w światło, a diody Schottky’ego dzięki niskiej bariery potencjału charakteryzują się krótkim czasem przełączania.

W projektowaniu układów elektronicznych istotna jest znajomość parametrów diod, takich jak napięcie przewodzenia, prąd maksymalny, pojemność złączowa czy odporność na przebicia. Ich odpowiednie użycie wpływa na bezpieczeństwo i efektywność działania całego obwodu.

Tranzystor – rodzaje i znaczenie w elektronice cyfrowej i analogowej

Tranzystor to jeden z kluczowych komponentów aktywnych, który umożliwia sterowanie przepływem prądu lub napięcia oraz wzmacnianie sygnałów. Stanowi podstawę działania niemal każdego układu cyfrowego, a w układach analogowych pełni funkcję wzmacniacza, przełącznika, generatora lub modulatora.

Wyróżnia się dwa podstawowe rodzaje tranzystorów: bipolarne (np. NPN, PNP) oraz unipolarne (MOSFET, JFET). Tranzystory bipolarne przewodzą prąd w wyniku przepływu nośników przez złącza półprzewodnikowe, podczas gdy tranzystory polowe sterowane są napięciem i charakteryzują się dużą impedancją wejściową.

W układach mocy, tranzystory odgrywają istotną rolę w sterowaniu zasilaniem, konwersji energii oraz w regulacji napięcia. W układach cyfrowych buduje się z nich bramki logiczne i jednostki obliczeniowe, a w torach analogowych są fundamentem wzmacniaczy operacyjnych. Dobór odpowiedniego typu tranzystora zależy od rodzaju sygnału, wymaganej częstotliwości pracy, napięcia oraz mocy strat.

Układy scalone – złożone komponenty elektroniczne w jednej obudowie

Układy scalone, czyli tzw. układy zintegrowane, to zaawansowane komponenty elektroniczne zawierające wiele tranzystorów, diod, rezystorów i innych elementów w jednej strukturze półprzewodnikowej. Ich pojawienie się zrewolucjonizowało elektronikę, umożliwiając tworzenie złożonych systemów w niewielkiej przestrzeni.

W zależności od przeznaczenia, układy scalone dzielą się na cyfrowe, analogowe i mieszane. Wśród nich znajdują się m.in. mikroprocesory, przetworniki analogowo-cyfrowe, regulatory napięcia, pamięci czy wzmacniacze operacyjne. Każdy z tych komponentów pełni precyzyjnie określoną funkcję i wymaga odpowiedniego projektowania ścieżek na płytce PCB pod kątem sygnałów, masy, chłodzenia i ekranowania.

Projektując obwód z zastosowaniem układów scalonych, niezbędna jest znajomość ich dokumentacji technicznej (datasheet), szczególnie w kontekście pinów, parametrów zasilania i warunków pracy. Z uwagi na ich złożoność, układy te wymagają odpowiedniego traktowania na każdym etapie montażu i testowania.

Charakterystyka techniczna i parametry komponentów elektronicznych

Dobór odpowiednich komponentów elektronicznych wymaga szczegółowej analizy ich parametrów technicznych. Każdy komponent, niezależnie od tego, czy pełni funkcję oporową, pojemnościową, półprzewodnikową czy zasilającą, posiada zestaw właściwości elektrycznych i fizycznych, które determinują jego zachowanie w obwodzie. Zrozumienie tych parametrów jest kluczowe nie tylko w projektowaniu układów, ale również w ich diagnostyce, testowaniu oraz niezawodnym montażu na płytce PCB.

Dane techniczne dostarczane przez producentów mają charakter standardowy, jednak ich właściwa interpretacja wymaga wiedzy z zakresu fizyki półprzewodników, teorii obwodów oraz inżynierii materiałowej. Parametry takie jak tolerancja, maksymalne napięcie pracy, moc znamionowa czy częstotliwość graniczna wpływają bezpośrednio na jakość i funkcjonalność całego systemu elektronicznego.

Tolerancja, moc, napięcie, częstotliwość – co mówią o komponencie?

Każdy komponent elektroniczny posiada zestaw wartości znamionowych oraz dopuszczalnych odchyleń, które należy wziąć pod uwagę przy jego zastosowaniu. Tolerancja wskazuje, jak bardzo rzeczywista wartość danego elementu może różnić się od tej deklarowanej. W precyzyjnych układach analogowych, takich jak regulatory czy przetworniki, nawet niewielkie różnice mogą prowadzić do istotnych zakłóceń funkcji obwodu.

Moc znamionowa to parametr określający maksymalną ilość energii, jaką komponent może bezpiecznie rozproszyć, zazwyczaj w formie ciepła. W przypadku rezystorów i tranzystorów jest to wartość kluczowa dla stabilności termicznej systemu. Z kolei napięcie pracy to graniczna wartość, powyżej której może dojść do przebicia dielektryka lub zniszczenia struktury półprzewodnika. Wysokoczęstotliwościowe układy radiowe lub cyfrowe wymagają również znajomości częstotliwości granicznej danego elementu – jej przekroczenie może skutkować zniekształceniem sygnału lub utratą funkcji.

Parametry środowiskowe – odporność termiczna, wilgotnościowa, ESD

W zastosowaniach przemysłowych oraz w urządzeniach o podwyższonej niezawodności, takich jak systemy automotive, medyczne lub wojskowe, niezbędne jest uwzględnienie parametrów środowiskowych komponentów. Wśród nich wyróżnia się odporność temperaturową, stabilność działania przy podwyższonej wilgotności oraz odporność na wyładowania elektrostatyczne (ESD).

Komponenty pracujące w trudnych warunkach powinny spełniać odpowiednie normy jakościowe, często określane przez standardy międzynarodowe. Wysokiej klasy elementy półprzewodnikowe, które znajdują zastosowanie w elektronice przemysłowej, muszą zapewniać stabilność pracy w szerokim zakresie temperatur, często przekraczającym standardowe wartości od -40°C do +125°C. Odpowiednia ochrona przed ESD, zarówno na etapie projektowania płytki, jak i podczas procesu montażu, jest niezbędna, aby zapobiec uszkodzeniom struktur krzemowych i zachować pełną funkcjonalność układu.

Dokumentacja komponentu: jak czytać datasheet w praktyce inżynierskiej

Dokumentacja techniczna komponentów, czyli tzw. datasheet, to podstawowe źródło wiedzy o ich parametrach i możliwościach zastosowania. W praktyce inżynierskiej stanowi niezbędne narzędzie podczas projektowania schematów, doboru zamienników, analizy awarii oraz testów laboratoryjnych.

Każda karta katalogowa zawiera dane dotyczące wymiarów mechanicznych, schematów połączeń, charakterystyk elektrycznych, krzywych pracy oraz warunków granicznych. Inżynier elektronik analizujący datasheet powinien zwrócić szczególną uwagę na zalecane warunki pracy, charakterystyki przejściowe oraz wykresy ukazujące zależność między napięciem, prądem i temperaturą.

W dobie rosnącej złożoności układów scalonych i komponentów złożonych, umiejętność korzystania z dokumentacji technicznej staje się nieodzowna. Jest to również kluczowy element oceny kompatybilności komponentu z konkretną płytą PCB i zastosowaniem, np. w systemach zasilania, sterowania ruchem czy przetwarzania sygnałów w komputerze przemysłowym.

Komponenty elektroniczne a montaż SMT i THT w branży EMS

Proces montażu komponentów elektronicznych w ramach usług EMS wymaga nie tylko zaawansowanej technologii, lecz także precyzyjnego dopasowania elementów do zastosowanej metody produkcyjnej. Najczęściej stosowane techniki montażu to SMT (montaż powierzchniowy) oraz THT (montaż przewlekany), z których każda wymaga innego podejścia w projektowaniu płytek PCB, doborze komponentów i ich przygotowaniu.

Od poprawności tego etapu zależy nie tylko jakość elektryczna, ale także trwałość mechaniczna całego układu. Biorąc pod uwagę wymagania nowoczesnych aplikacji, zarówno w elektronice użytkowej, jak i w sektorze przemysłowym, odpowiednia integracja komponentów z procesem produkcyjnym ma kluczowe znaczenie.

Jak dobór komponentów wpływa na efektywność montażu elektronicznego?

Każdy komponent, niezależnie od swojego rodzaju i funkcji, musi być zgodny z wymaganiami technologii montażu. W przypadku SMT, istotne są takie parametry jak rozmiar obudowy, rozmieszczenie wyprowadzeń oraz dopuszczalne odchylenia wymiarowe. Komponenty do tej technologii muszą być przystosowane do automatycznego podawania, układania i lutowania w piecu rozpływowym, co wymaga zachowania ścisłej powtarzalności wymiarów i właściwości materiałowych.

W technologii THT, czyli montażu przewlekanego, komponenty muszą umożliwiać przełożenie wyprowadzeń przez otwory w płytce PCB i lutowanie od strony przeciwnej. Dotyczy to szczególnie elementów o dużej mocy, takich jak transformatory, złącza czy kondensatory elektrolityczne, które wymagają większej wytrzymałości mechanicznej.

Dobór komponentów zgodnie z procesem montażu wpływa na eliminację błędów produkcyjnych, skrócenie czasu cyklu oraz zwiększenie niezawodności końcowego produktu. Na etapie projektowania należy także uwzględniać tolerancje rozmieszczenia, wymagania termiczne oraz profil lutowania właściwy dla danej technologii.

Montaż THT vs SMT – rola komponentów i ich przygotowanie

Technologia THT, mimo że uznawana za starszą, nadal znajduje zastosowanie w układach wymagających większej wytrzymałości mechanicznej lub lepszego odprowadzania ciepła. Komponenty THT są często wykorzystywane w zasilaczach, układach mocy oraz w aplikacjach, gdzie komponent musi być trwale osadzony na płycie. Ich przygotowanie obejmuje formowanie wyprowadzeń, dopasowanie długości nóżek i kontrolę zgodności z otworami montażowymi.

Z kolei SMT jest standardem w nowoczesnej elektronice o dużej skali integracji. Miniaturowe komponenty, w tym rezystory, kondensatory, układy scalone czy diody, montowane są bezpośrednio na powierzchni płytki za pomocą precyzyjnych maszyn. SMT umożliwia zwiększenie gęstości upakowania elementów, redukcję masy oraz optymalizację kosztów produkcji przy zachowaniu wysokiej niezawodności.

W praktyce wiele projektów łączy obie technologie, stosując montaż mieszany. Komponenty wymagające dużej mocy lub trwałości montowane są metodą THT, a pozostałe – SMT. To podejście pozwala na maksymalne dopasowanie struktury układu do jego przeznaczenia.

Problemy jakościowe związane z komponentami – wpływ na produkcję i testowanie

Jednym z istotnych aspektów montażu elektronicznego jest jakość komponentów oraz ich wpływ na niezawodność procesu. Niedopasowanie wymiarowe, niska jakość materiałowa, błędna polaryzacja lub niewłaściwe oznaczenia mogą prowadzić do problemów na etapie lutowania, testowania lub późniejszej eksploatacji urządzenia. Problemy te mogą objawiać się jako zwarcia, brak kontaktu elektrycznego, odklejone pady, czy wręcz fizyczne uszkodzenia płyty.

W środowisku przemysłowym, gdzie niezawodność systemów elektronicznych ma bezpośredni wpływ na bezpieczeństwo i ciągłość produkcji, jakość komponentów ma szczególne znaczenie. Dlatego proces kontroli wejściowej, weryfikacji partii oraz testów funkcjonalnych musi być zintegrowany z każdym etapem produkcji.

Dodatkowo należy zwrócić uwagę na zgodność komponentów z wymaganiami środowiskowymi, takimi jak RoHS czy REACH, co ma znaczenie zarówno z punktu widzenia regulacji prawnych, jak i odpowiedzialności środowiskowej producentów.

Komponenty zgodne z RoHS i REACH – normy i obowiązki producenta EMS

Zgodność komponentów elektronicznych z międzynarodowymi regulacjami chemicznymi, takimi jak RoHS (Restriction of Hazardous Substances) oraz REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals), jest obecnie standardem w całym przemyśle elektronicznym. Ograniczenia te dotyczą stosowania substancji niebezpiecznych, takich jak ołów, kadm, rtęć czy ftalany, w produkcji komponentów.

Producent EMS ma obowiązek zapewnić, że wszystkie używane elementy spełniają aktualne normy, co wymaga stałego monitorowania deklaracji zgodności, kontroli łańcucha dostaw oraz weryfikacji dokumentacji. Wymogi te wpływają również na dobór dostawców, procedury zakupowe i wewnętrzne standardy jakościowe w zakładzie produkcyjnym.

RoHS i REACH nie ograniczają się wyłącznie do komponentów elektronicznych, lecz obejmują cały produkt – w tym płytkę, złącza, przewody i powłoki ochronne. Ich przestrzeganie jest konieczne dla dopuszczenia produktu do obrotu na rynku europejskim, a często także wymagane przez klientów z sektora przemysłowego, motoryzacyjnego i medycznego.

Ewolucja komponentów elektronicznych – kierunki rozwoju i przyszłość

Rozwój komponentów elektronicznych jest nierozerwalnie związany z postępem technologicznym w dziedzinie mikroelektroniki, nanomateriałów oraz projektowania systemów zintegrowanych. Obecne trendy wskazują na dalszą miniaturyzację, zwiększenie funkcjonalności w ramach pojedynczego komponentu, poprawę parametrów energetycznych oraz adaptację do nowych technologii komunikacyjnych i obliczeniowych. Zmiany te mają istotne konsekwencje nie tylko dla konstruktorów urządzeń, ale również dla całego procesu produkcyjnego w branży EMS.

Dynamiczny rozwój Internetu Rzeczy, elektroniki elastycznej oraz zastosowań w systemach autonomicznych i sztucznej inteligencji sprawia, że komponenty elektroniczne muszą spełniać coraz bardziej złożone wymagania funkcjonalne, środowiskowe i integracyjne.

Komponenty elektroniczne w erze IoT i elektroniki elastycznej

Internet Rzeczy (IoT) wymusza projektowanie komponentów, które są energooszczędne, niezawodne i zdolne do pracy w rozproszonych systemach komunikujących się bezprzewodowo. Oczekuje się, że nowe generacje czujników, mikrokontrolerów oraz modułów komunikacyjnych będą jeszcze bardziej zintegrowane, z mniejszym zużyciem energii oraz możliwością funkcjonowania w warunkach ograniczonego dostępu do źródeł zasilania.

Równolegle rozwijana jest elektronika elastyczna, która umożliwia produkcję komponentów osadzonych na podłożach giętkich, takich jak folie polimerowe. Tego rodzaju rozwiązania znajdują zastosowanie w nowoczesnej medycynie, odzieży inteligentnej, a także w dziedzinach takich jak logistyka czy monitorowanie środowiskowe. Komponenty elastyczne muszą charakteryzować się wysoką odpornością mechaniczną, a jednocześnie zachować właściwości elektryczne zbliżone do swoich klasycznych odpowiedników.

Rozwój zaawansowanych komponentów: SiC, GaN, MEMS

W ostatnich latach rośnie zainteresowanie zaawansowanymi materiałami półprzewodnikowymi, takimi jak węglik krzemu (SiC) oraz azotek galu (GaN). Komponenty wykonane z tych materiałów oferują znacznie wyższą sprawność energetyczną, mniejsze straty mocy oraz możliwość pracy przy wyższych temperaturach i napięciach niż klasyczne elementy krzemowe. Znajdują zastosowanie m.in. w przekształtnikach energii, systemach ładowania pojazdów elektrycznych oraz zasilaczach o wysokiej gęstości mocy.

Równocześnie rozwijane są komponenty MEMS (Micro Electro-Mechanical Systems), czyli mikrosystemy łączące elementy mechaniczne i elektroniczne w jednej strukturze. Przykładami są czujniki przyspieszenia, żyroskopy, mikrofoniki i barometry, które znalazły zastosowanie w elektronice konsumenckiej, przemyśle lotniczym i medycznym. MEMS oferują niewielkie rozmiary, niskie zużycie energii oraz możliwość integracji z układami scalonymi, co czyni je niezwykle istotnymi dla przyszłości miniaturowych systemów elektronicznych.

Automatyzacja rozpoznawania komponentów i systemy zarządzania BOM

W nowoczesnej produkcji elektronicznej coraz większe znaczenie ma automatyzacja w zakresie rozpoznawania komponentów oraz zarządzania listą materiałową (BOM – Bill of Materials). Dzięki wykorzystaniu zaawansowanych systemów informatycznych, takich jak sztuczna inteligencja i uczenie maszynowe, możliwe jest automatyczne rozpoznawanie komponentów, wykrywanie niezgodności w dokumentacji oraz optymalizacja kosztów zamówień.

Systemy E-CAD oraz PLM (Product Lifecycle Management) pozwalają na bieżąco analizować dane o komponentach – ich dostępność, zgodność z normami oraz parametry techniczne – co znacząco zwiększa efektywność procesu projektowego i skraca czas wprowadzenia produktu na rynek. Automatyzacja tego etapu jest kluczowa przy produkcji seryjnej, a także w przypadku projektów wymagających częstych zmian lub modyfikacji.

Zintegrowane zarządzanie komponentami staje się nie tylko narzędziem optymalizacji, ale też warunkiem utrzymania konkurencyjności w coraz bardziej wymagającym i dynamicznie zmieniającym się środowisku elektronicznym.

Podsumowanie – rola komponentów elektronicznych w projektowaniu i montażu urządzeń elektronicznych

Komponenty elektroniczne, choć często traktowane jako pojedyncze i pozornie proste elementy układu, stanowią fundament całej współczesnej elektroniki. To właśnie one determinują sposób, w jaki urządzenie funkcjonuje, komunikuje się z otoczeniem, zużywa energię oraz spełnia swoją funkcję użytkową. Bez głębokiego zrozumienia ich właściwości, zachowania w różnych warunkach oraz zasad integracji z innymi elementami, niemożliwe byłoby tworzenie niezawodnych, bezpiecznych i wydajnych systemów elektronicznych.

W kontekście montażu urządzeń elektronicznych – niezależnie od tego, czy odbywa się on w technologii SMT, THT czy przy zastosowaniu montażu mieszanego – każdy komponent musi być dobrany z uwzględnieniem szeregu czynników: technicznych, środowiskowych, technologicznych oraz projektowych. Montaż to nie tylko fizyczne umieszczenie elementu na płytce, ale również proces weryfikacji zgodności, zapewnienia jakości i przygotowania do pracy w docelowym środowisku.

Z perspektywy projektowania, właściwy wybór komponentów ma bezpośredni wpływ na sprawność obwodu, jego odporność na zakłócenia, możliwości diagnostyczne oraz łatwość serwisowania. Z kolei z punktu widzenia produkcji, decyzje podejmowane na poziomie wyboru elementów przekładają się na efektywność linii montażowej, liczbę defektów, czas testowania oraz zgodność z normami regulacyjnymi.

Rozwój komponentów elektronicznych – zarówno pod względem materiałów, miniaturyzacji, jak i funkcjonalności – wciąż otwiera nowe możliwości w tworzeniu inteligentnych, autonomicznych i energooszczędnych urządzeń. Zrozumienie tych zmian, jak również klasycznych zasad doboru elementów, pozostaje nieodzowną kompetencją dla każdego inżyniera projektującego lub wdrażającego urządzenia elektroniczne.

W świecie, gdzie coraz większe znaczenie mają niezawodność, integracja systemów oraz zgodność z rygorystycznymi wymaganiami przemysłowymi, wiedza o komponentach elektronicznych przestaje być jedynie podstawą – staje się strategicznym elementem całego procesu projektowo-produkcyjnego.
