Rodzaje opakowań ESD antystatycznych do transportu komponentów elektronicznych i elektrycznych

Wprowadzenie do zagadnień ESD i opakowań antystatycznych w branży elektronicznej

Zarówno w środowiskach produkcyjnych, jak i logistycznych, komponenty elektroniczne są stale narażone na ryzyko uszkodzeń wynikających z działania ładunków elektrostatycznych. Zjawiska elektrostatyczne, choć często niewidoczne i pozornie niegroźne, stanowią jedno z najpoważniejszych zagrożeń dla niezawodności urządzeń elektrycznych i elektronicznych. Wyładowania elektrostatyczne mogą wystąpić na każdym etapie cyklu życia produktu – od momentu pakowania, przez przechowywanie, aż po transport elektroniki.

Odpowiedzią na te zagrożenia są specjalistyczne opakowania antystatyczne, projektowane zgodnie z zasadami ESD. Pełnią one nie tylko funkcję ochronną, ale również zapewniają zgodność z wymaganiami środowisk EPA, gdzie komponenty muszą być nieustannie chronione przed wyładowaniami. W szczególności w branży EMS, gdzie precyzja i powtarzalność procesów mają kluczowe znaczenie, rola odpowiedniego zabezpieczenia komponentów poprzez właściwe opakowanie ESD jest nie do przecenienia.

Rola ochrony ESD w transporcie elektroniki

Podczas transportu elektroniki kluczowe znaczenie ma zapewnienie ciągłości ochrony przed ładunkami elektrostatycznymi. W praktyce oznacza to konieczność stosowania opakowań, które nie tylko mechanicznie zabezpieczają elementy, ale także neutralizują lub przewodzą nagromadzone ładunki. Komponenty elektroniczne przemieszczane między etapami montażu, magazynem a miejscem końcowej dostawy, muszą być chronione w sposób nieprzerwany – niezależnie od środowiska, w którym się znajdują.

W tym kontekście opakowania ESD pełnią funkcję nie tylko fizycznej bariery, lecz stają się integralnym elementem systemu kontroli jakości. Tylko odpowiednio zaprojektowane opakowania, wykonane z materiałów o właściwościach antyelektrostatycznych, są w stanie skutecznie zapobiegać akumulacji ładunków. Jest to szczególnie istotne w czasie transportu, gdzie różnorodność powierzchni, wibracje i zmiany temperatury zwiększają ryzyko wyładowań elektrostatycznych.

Wpływ ładunków elektrostatycznych na komponenty elektroniczne

Ładunki elektrostatyczne mogą powstawać w wyniku tarcia, separacji materiałów lub indukcji pola elektrycznego. Wystarczy różnica potencjałów między dwiema powierzchniami, by wygenerować wyładowanie, które – choć niewyczuwalne dla człowieka – może uszkodzić strukturę wewnętrzną komponentów. Szczególnie podatne na uszkodzenia są układy scalone, tranzystory, mikroprocesory oraz inne podzespoły półprzewodnikowe.

Nawet jeśli wyładowanie elektrostatyczne nie powoduje natychmiastowej awarii, może wprowadzać defekty trudne do wykrycia na etapie testów funkcjonalnych. Tego rodzaju uszkodzenia mają często charakter ukryty, ujawniając się dopiero po miesiącach użytkowania, co znacząco wpływa na niezawodność końcowego produktu. Dlatego właśnie zabezpieczanie komponentów już na etapie ich pakowania i dalszego transportu jest absolutnie kluczowe w całym procesie produkcji elektroniki.

Znaczenie opakowań antystatycznych w sektorze EMS

W sektorze EMS, gdzie procesy montażu powierzchniowego (SMT), przewlekanego (THT) oraz testowania muszą być precyzyjnie skoordynowane, każde odstępstwo od normy może prowadzić do kosztownych konsekwencji. Opakowania antystatyczne stanowią podstawowy element infrastruktury ochrony ESD, umożliwiając bezpieczne przechowywanie i transportowanie komponentów pomiędzy etapami produkcji.

Firmy działające w branży montażu elektronicznego projektują cały proces logistyczny z uwzględnieniem klasy ESD – począwszy od odbioru komponentów, przez ich inspekcję, aż po zwrot lub dostawę gotowych modułów. Pojemniki antyelektrostatyczne, folie ekranowane, tacki przewodzące czy specjalistyczne torby to narzędzia pozwalające na zachowanie ciągłości ochrony. Istotne jest przy tym, aby każde z opakowań było dobrane odpowiednio do typu komponentu, jego czułości oraz czasu, przez jaki będzie przechowywany lub transportowany.

W efekcie dobrze dobrane opakowania antystatyczne nie tylko chronią przed wyładowaniami, ale wspierają jakość i niezawodność całego procesu produkcji. Dla każdego producenta działającego w ramach standardów ESD, stosowanie odpowiednich opakowań ochronnych jest nie tylko rekomendacją – jest koniecznością.

Klasyfikacja opakowań ESD w branży elektronicznej

W branży elektronicznej, szczególnie w kontekście profesjonalnych usług EMS, zastosowanie odpowiednich opakowań ESD jest kluczowe dla zapewnienia ochrony produktów wrażliwych elektrostatycznie. Właściwa klasyfikacja typów opakowań pozwala nie tylko dobrać optymalną formę zabezpieczenia, ale także wdrożyć spójne procedury zgodne z obowiązującymi normami jakościowymi. Znajomość rodzajów opakowań ESD, materiałów, z których są wykonane, oraz powiązanych z nimi standardów stanowi fundament skutecznego systemu ochrony przed ładunkami elektrostatycznymi.

Opakowania antystatyczne, przewodzące i rozpraszające – definicje i różnice

Opakowania stosowane do ochrony komponentów elektronicznych dzielą się na trzy podstawowe kategorie: antystatyczne, przewodzące oraz rozpraszające ładunek elektrostatyczny. Każdy z tych typów ma odmienną funkcję, a ich zastosowanie zależy od poziomu ochrony, jaki jest wymagany dla danego komponentu lub podzespołu.

Opakowania antystatyczne mają za zadanie ograniczać możliwość gromadzenia się ładunków na powierzchni materiału. Ich główną rolą jest zapobieganie naładowaniu się samego opakowania, co jest istotne szczególnie w środowiskach, gdzie dochodzi do kontaktu z różnorodnymi powierzchniami i materiałami. Tego typu opakowania są często stosowane do pakowania komponentów mniej wrażliwych lub jako warstwa wewnętrzna w bardziej złożonych systemach zabezpieczeń.

Z kolei opakowania przewodzące są wykonane z materiałów, które bardzo efektywnie przewodzą ładunki elektrostatyczne do uziemionego podłoża. Charakteryzują się niską rezystancją powierzchniową i są stosowane tam, gdzie wymagany jest najwyższy poziom ochrony – na przykład w przypadku przechowywania komponentów półprzewodnikowych, które mogą ulec natychmiastowemu uszkodzeniu w wyniku wyładowania.

Opakowania rozpraszające, znane również jako dyssypacyjne, łączą w sobie cechy opakowań antystatycznych i przewodzących. Ich zadaniem jest kontrolowane przewodzenie ładunku w sposób rozproszony, co minimalizuje ryzyko nagłego wyładowania elektrostatycznego. Znajdują zastosowanie przy zabezpieczaniu wrażliwych komponentów podczas magazynowania lub długodystansowego transportu elektroniki.

Rozróżnienie pomiędzy tymi trzema typami jest istotne nie tylko z punktu widzenia skuteczności ochrony, ale również dla zachowania zgodności z międzynarodowymi wymaganiami w zakresie bezpieczeństwa ESD.

Przegląd materiałów stosowanych w opakowaniach ESD

Materiały wykorzystywane w produkcji opakowań ESD muszą łączyć właściwości mechaniczne, chemiczne i elektrostatyczne. Kluczowym czynnikiem jest tu zdolność do kontrolowanego przewodzenia lub neutralizacji ładunku elektrostatycznego bez ryzyka jego gwałtownego rozładowania. W zależności od zastosowania, opakowania ESD mogą być wykonane z różnych typów tworzyw sztucznych oraz materiałów kompozytowych.

Powszechnie stosowane są folie antystatyczne, które zawierają specjalistyczne powłoki antyelektrostatyczne redukujące możliwość gromadzenia się ładunku. Folie te występują w postaci toreb zamykanych strunowo, zgrzewanych lub z funkcją ekranowania. Dodatkowo wykorzystuje się pojemniki wykonane z tworzywa sztucznego zawierającego domieszki przewodzące, które zapewniają jednolitą dyssypację ładunków.

W przypadku zastosowań bardziej wymagających, stosuje się opakowania wykonane z materiałów wielowarstwowych – łączących właściwości antystatyczne z ekranowaniem elektromagnetycznym. Przykładem mogą być torby metalizowane z warstwą poliestru oraz aluminiową powłoką, które chronią nie tylko przed ładunkami, ale również przed interferencją elektromagnetyczną (EMI).

Warto również wspomnieć o specjalistycznych kontenerach transportowych z tworzyw ESD, które są przystosowane do wielokrotnego użytku i zapewniają mechaniczną stabilność podczas składowania w magazynach wysokiego składowania. Tego typu rozwiązania znajdują zastosowanie szczególnie w logistyce seryjnej, gdzie duża liczba podzespołów elektronicznych musi być bezpiecznie przechowywana i transportowana w cyklu zamkniętym.

Normy jakościowe i standardy w pakowaniu komponentów elektrycznych

Profesjonalne środowiska produkcji elektroniki działają w oparciu o precyzyjnie określone normy jakościowe, które definiują zarówno parametry materiałów opakowaniowych, jak i metody ich stosowania. W kontekście ochrony ESD najczęściej stosowane są standardy opracowywane przez organizacje takie jak ANSI/ESD S20.20, IEC 61340-5-1 oraz normy IPC odnoszące się do branży montażu elektroniki.

Zgodność z normą ESD to nie tylko wymóg dokumentacyjny, ale także istotny element systemu zarządzania jakością. Komponenty muszą być pakowane w sposób zapewniający ich ochronę od momentu wejścia do strefy EPA aż do chwili integracji z końcowym produktem. Oznacza to m.in. stosowanie certyfikowanych pojemników, toreb, pudeł i folii, które posiadają właściwe parametry rezystancji powierzchniowej oraz wykazują zdolność do rozpraszania lub przewodzenia ładunków.

Normy pakowania odnoszą się również do sposobu oznaczania opakowań – każde opakowanie powinno zawierać odpowiednie symbole ostrzegawcze informujące o jego przeznaczeniu ESD. Oprócz tego, wymagane jest, aby opakowania zostały zaprojektowane z uwzględnieniem specyficznych wymagań komponentów – takich jak wrażliwość na wilgoć, potrzebę ochrony przed światłem czy konieczność zapobiegania przemieszczaniu się elementów wewnątrz opakowania.

Ustandaryzowane metody pakowania komponentów elektrycznych są nieodzownym elementem profesjonalnej produkcji w branży elektronicznej. Wpływają bezpośrednio na ograniczenie liczby reklamacji, poprawę niezawodności końcowego produktu i zwiększenie przewidywalności procesów logistycznych.

Typy opakowań ESD używane w transporcie elektroniki

Bezpieczny transport komponentów elektronicznych wymaga precyzyjnie dobranych opakowań ESD, które nie tylko chronią produkty przed uszkodzeniami mechanicznymi, ale przede wszystkim zapobiegają niekontrolowanemu przepływowi ładunków elektrostatycznych. Typy opakowań stosowanych w branży elektronicznej różnią się pod względem materiałów, konstrukcji oraz przeznaczenia. W tym rozdziale przedstawiono najczęściej wykorzystywane rozwiązania opakowaniowe w sektorze EMS, które zapewniają ochronę komponentów wrażliwych elektrostatycznie podczas przechowywania oraz transportu elektroniki.

Torebki antystatyczne i ekranowane – zastosowania i właściwości

Jednym z najczęściej wykorzystywanych rozwiązań opakowaniowych w branży elektronicznej są torebki antystatyczne, a w szczególności warianty ekranowane. Tego rodzaju opakowania zostały zaprojektowane z myślą o ochronie komponentów elektronicznych przed wyładowaniami elektrostatycznymi, jak również przed zakłóceniami elektromagnetycznymi.

Torebki antystatyczne wykonuje się zazwyczaj z wielowarstwowych folii zawierających powłoki antyelektrostatyczne. Ich zadaniem jest ograniczenie gromadzenia ładunków elektrostatycznych na powierzchni oraz zapobieganie ich przekazaniu do wnętrza, gdzie znajdują się komponenty elektroniczne. W zależności od potrzeb, stosuje się różne rodzaje torebek: standardowe antystatyczne (najczęściej różowe lub niebieskie) oraz ekranowane (z warstwą metalizowaną), które zapewniają dodatkową barierę przed zakłóceniami RF i EMI.

Torebki te służą głównie do pakowania pojedynczych układów scalonych, płytek PCB, zmontowanych podzespołów lub urządzeń gotowych do dalszego montażu. Dzięki swojej elastyczności i lekkości, umożliwiają transportowanie komponentów na różnych etapach produkcji bez ryzyka ich uszkodzenia wskutek niekontrolowanego wyładowania.

Pojemniki i pudełka opakowaniowe z materiałów ESD

W przypadku większych partii komponentów elektronicznych, szczególnie tych o nieregularnych kształtach lub większej masie, kluczowe znaczenie mają trwałe pojemniki opakowaniowe wykonane z materiałów ESD. W branży elektronicznej stosuje się szeroką gamę takich pojemników – od pudełek składanych, przez kontenery z pokrywami, aż po specjalistyczne systemy modularne do zautomatyzowanego transportu.

Pojemniki te produkowane są najczęściej z tworzyw sztucznych wzbogaconych dodatkami przewodzącymi lub dyssypacyjnymi. W zależności od przeznaczenia, mogą być one wyposażone w przegrody, antystatyczne pianki lub wkłady dostosowane do konkretnych komponentów. Materiały, z których wykonane są pojemniki antyelektrostatyczne, muszą zapewniać określony poziom rezystancji powierzchniowej zgodny z obowiązującymi normami ESD.

Istotnym atutem tego typu opakowań jest ich trwałość i możliwość wielokrotnego użytku. W systemach zamkniętych logistyki wewnętrznej lub międzyzakładowej pojemniki ESD nie tylko chronią komponenty przed uszkodzeniem mechanicznym i elektrostatycznym, ale również optymalizują procesy magazynowania i dostawy. Ustandaryzowane wymiary i zgodność z systemami automatycznego składowania czynią je nieodzownym elementem infrastruktury EMS.

Pianki, separatory, tubki i tacki do komponentów elektronicznych

Niektóre komponenty elektroniczne, ze względu na swoją formę lub szczególną wrażliwość elektrostatyczną, wymagają zastosowania specjalistycznych wkładów i wypełnień, które stabilizują je podczas transportu i minimalizują ryzyko uszkodzenia. Do takich rozwiązań należą między innymi pianki antystatyczne, separatory ESD, tubki oraz tacki transportowe.

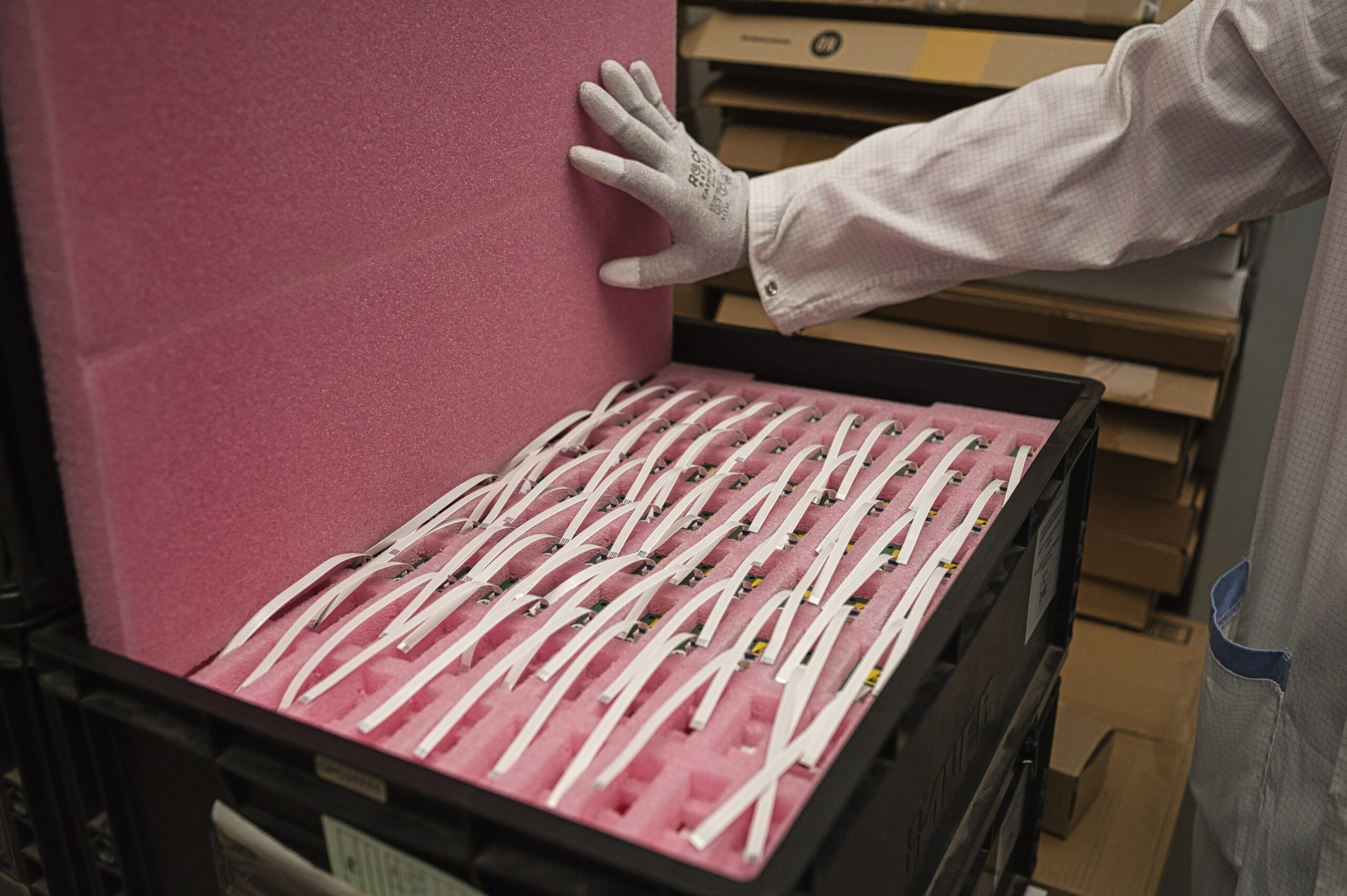

Pianki antystatyczne i elektrostatycznie rozpraszające znajdują zastosowanie jako materiał wypełniający w pojemnikach i pudełkach. Dzięki swojej strukturze doskonale amortyzują drgania i chronią delikatne komponenty przed uszkodzeniami mechanicznymi. Często stosuje się je w transporcie modułów LED, układów scalonych czy gotowych podzespołów elektronicznych. Pianki mogą być cięte na wymiar, co umożliwia projektowanie dedykowanych wkładów dla konkretnych zastosowań.

Separatory wykonane z materiałów ESD służą do fizycznego oddzielania komponentów podczas przechowywania i transportu. Zapobiegają one kontaktowi między elementami, który mógłby prowadzić do powstawania ładunków lub uszkodzeń mechanicznych. Z kolei tubki i tacki stosowane są najczęściej do pakowania elementów o standaryzowanych wymiarach, takich jak rezystory, kondensatory czy mikrokontrolery. Tacki transportowe wykonane z tworzyw ESD lub aluminium anodowanego umożliwiają automatyczną obsługę w liniach SMT.

Wszystkie te rozwiązania muszą spełniać rygorystyczne wymagania w zakresie elektrostatycznej ochrony produktów oraz zgodności z normami przemysłowymi. Ich odpowiedni dobór i konfiguracja mają bezpośredni wpływ na bezpieczeństwo komponentów w czasie transportu i przechowywania oraz na efektywność całego procesu produkcyjnego.

Jak poprawnie pakować komponenty elektroniczne do transportu?

Właściwe pakowanie komponentów elektronicznych do transportu to proces o kluczowym znaczeniu w branży EMS. Od jego prawidłowej realizacji zależy nie tylko fizyczna ochrona elementów, ale przede wszystkim zapewnienie im bezpieczeństwa elektrostatycznego w całym łańcuchu logistycznym. Komponenty elektryczne i elektroniczne są narażone na wyładowania elektrostatyczne, uszkodzenia mechaniczne oraz oddziaływanie wilgoci czy wibracji. Z tego względu proces pakowania powinien być traktowany jako integralna część systemu jakości, a nie jedynie jako etap końcowy.

W tym rozdziale omówione zostaną zasady doboru właściwego opakowania ESD, znaczenie opakowań ochronnych w procedurach EMS oraz dobre praktyki stosowane w strefach kontrolowanych EPA.

Dobór odpowiedniego opakowania ESD do rodzaju komponentu

Dobór właściwego opakowania ESD jest procesem wymagającym zarówno wiedzy o właściwościach elektrostatycznych materiałów opakowaniowych, jak i dokładnej znajomości typu oraz wrażliwości pakowanego komponentu. Komponenty elektroniczne różnią się bowiem stopniem podatności na uszkodzenia wywołane ładunkami elektrostatycznymi, a także wymaganiami mechanicznymi związanymi z ich fizyczną ochroną.

Przykładowo, podzespoły wrażliwe elektrostatycznie, takie jak układy scalone, procesory, pamięci czy komponenty o strukturach cienkowarstwowych, muszą być pakowane w opakowania antystatyczne lub ekranowane, które skutecznie zapobiegają nagromadzeniu i przenikaniu ładunku. Z kolei komponenty mechanicznie delikatne, jak niektóre czujniki, wymagają dodatkowej amortyzacji – np. za pomocą pianek rozpraszających ładunki elektrostatyczne.

Kryteria doboru opakowania powinny uwzględniać: poziom wrażliwości komponentu (wg oznaczeń ESD), formę fizyczną (luźny komponent, taśma, tacka, tubka), sposób transportu (wewnętrzny czy zewnętrzny), a także czas przechowywania. Równie ważna jest zgodność z normami – opakowanie musi być wykonane z materiałów przewodzących lub rozpraszających, posiadających certyfikat potwierdzający spełnienie parametrów zgodnych ze standardzie ESD.

Opakowania ochronne jako element procedur w EMS

W systemach EMS opakowania ochronne nie są elementem opcjonalnym, lecz integralną częścią procedur operacyjnych. Ich zastosowanie podlega ścisłej standaryzacji i jest kontrolowane w ramach systemu jakości obowiązującego w zakładzie. Dobrze zaprojektowane procedury pakowania nie tylko chronią komponenty przed wyładowaniami elektrostatycznymi, ale również umożliwiają ich bezpieczne przechowywanie i transport, nawet w złożonych łańcuchach dostaw.

Standardowe procedury EMS wymagają identyfikacji każdego pakowanego podzespołu oraz zastosowania opakowania dopasowanego do jego właściwości. Często wykorzystywane są specjalistyczne pojemniki, torby, separatory czy tacki, które zostały wcześniej opracowywane z myślą o konkretnym projekcie. Opakowania wykonane z materiałów ESD muszą być oznaczone zgodnie z wymaganiami norm, umożliwiać identyfikację zawartości oraz nie zakłócać dalszych procesów, takich jak montaż SMT.

Ważnym aspektem jest także śledzenie historii opakowania – pojemniki antyelektrostatyczne wielokrotnego użytku powinny być regularnie kontrolowane pod kątem utrzymania parametrów ESD, a ich eksploatacja zgodna z określonym cyklem inspekcji. Procedury te pozwalają nie tylko chronić komponenty elektroniczne, ale również zapewniają klientowi końcowemu gwarancję spełnienia wymogów jakościowych i zgodności z dokumentacją techniczną.

Praktyki pakowania w środowiskach EPA

Strefy EPA (Electrostatic Protected Area) to specjalnie przygotowane środowiska, w których kontroluje się poziom ładunków elektrostatycznych, a wszystkie działania podejmowane są w celu ochrony komponentów przed ich szkodliwym wpływem. W takich środowiskach pakowanie komponentów musi odbywać się z zastosowaniem wyłącznie zatwierdzonych, certyfikowanych opakowań ESD oraz zgodnie z rygorystycznymi zasadami.

W praktyce oznacza to stosowanie folii, pojemników, taśm i wkładów o właściwościach antystatycznych, przewodzących lub rozpraszających. Materiały te powinny być kompatybilne ze sprzętem używanym w strefie EPA i nie mogą wprowadzać ryzyka generowania ładunków. Osoby odpowiedzialne za pakowanie muszą być odpowiednio przeszkolone, nosić odzież ESD, a ich stanowiska pracy wyposażone w odpowiednie uziemienie.

Dodatkowo, środowisko EPA musi być monitorowane pod kątem wilgotności (która wpływa na gromadzenie się ładunków), a opakowania transportowe muszą być projektowane w taki sposób, by zapewniały ochronę produktów w czasie transportu i przechowywania. Odpowiednia powłoka antystatyczna, właściwa struktura materiału oraz geometria opakowania mają kluczowe znaczenie dla zachowania bezpieczeństwa elektrostatycznego.

Zastosowanie powyższych praktyk pozwala nie tylko na bezpieczne pakowanie komponentów, ale również stanowi podstawę do budowania zaufania między firmą EMS a jej partnerami przemysłowymi, oczekującymi pełnej zgodności ze standardami branżowymi i międzynarodowymi.

Najczęstsze błędy w stosowaniu opakowań antystatycznych

Pomimo rosnącej świadomości w branży elektronicznej na temat ryzyka związanego z wyładowaniami elektrostatycznymi, wciąż popełniane są istotne błędy dotyczące stosowania opakowań ESD. Niewłaściwe wykorzystanie nawet certyfikowanych opakowań ochronnych może skutkować uszkodzeniem komponentów, zakłóceniami w łańcuchu dostaw lub koniecznością powtarzania testów jakości. Ochrona przed wyładowaniami elektrostatycznymi musi być traktowana systemowo – jako element zarządzania ryzykiem, a nie wyłącznie formalność.

W tej części przeanalizowano trzy najczęściej występujące nieprawidłowości: stosowanie uszkodzonych lub zużytych opakowań ESD wykonanych z materiałów przewodzących, brak lub błędne oznaczenia opakowań, a także nieprzestrzeganie zasad pakowania w środowiskach EPA.

Uszkodzone lub zużyte opakowania ESD wykonane z materiałów przewodzących

Jednym z najczęstszych zaniedbań jest ponowne użycie opakowań ESD wykonanych z materiałów przewodzących, które utraciły swoje właściwości elektrostatyczne. Nawet najlepszy pojemnik, tacka czy torba ekranowana z czasem ulega degradacji — mechanicznej, chemicznej lub środowiskowej. W wyniku intensywnej eksploatacji powierzchnia przewodząca może zostać zarysowana, zabrudzona lub pokryta warstwą izolującą (np. kurzem, olejem), co prowadzi do utraty funkcji odprowadzania ładunków.

Brak cyklicznego monitorowania parametrów takich jak rezystancja powierzchniowa sprawia, że opakowania te przestają pełnić swoją funkcję, choć nadal są stosowane w obiegu. W efekcie komponenty elektroniczne, które miały być optymalnie chronione, stają się narażone na działanie niekontrolowanych ładunków elektrostatycznych. Szczególnie istotne jest to w przypadku pojemników wielokrotnego użytku oraz pianek zabezpieczających, które często pozostają w obiegu przez wiele miesięcy bez rewalidacji.

Przemysł elektroniczny powinien traktować opakowania antystatyczne jako element eksploatacyjny, podlegający regularnej kontroli i wymianie, a nie jako zasób trwały. Tylko w ten sposób możliwe jest zapewnienie rzeczywistej ochrony produktów przed wyładowaniami elektrostatycznymi w czasie transportu lub magazynowania.

Nieprawidłowe oznaczenia i ich wpływ na bezpieczeństwo komponentów

Innym krytycznym błędem w pakowaniu komponentów elektronicznych jest stosowanie opakowań ESD bez odpowiedniego oznaczenia lub z oznaczeniami niezgodnymi z obowiązującymi normami. Brak czytelnego, trwałego i zgodnego z normą symbolu ESD uniemożliwia jednoznaczną identyfikację rodzaju ochrony zapewnianej przez opakowanie, co może prowadzić do błędów w całym procesie logistycznym.

Komponenty przewożone w nieoznaczonych opakowaniach są często traktowane jak zwykłe elementy nieelektrostatycznie wrażliwe. W praktyce oznacza to, że mogą być transportowane poza strefą EPA, przechowywane w nieuziemionych pojemnikach lub przenoszone przez personel bez ochronnej odzieży ESD. Wszystko to może skutkować uszkodzeniem niewidocznym na pierwszy rzut oka, ale mającym wpływ na późniejszą funkcjonalność produktu końcowego.

Zgodnie z normą IEC 61340, wszystkie opakowania ESD powinny być oznaczone w sposób jednoznaczny, informujący o rodzaju zastosowanej ochrony – czy to antystatycznej, przewodzącej, czy rozpraszającej. Dodatkowo w dokumentacji powinna znajdować się informacja o producencie opakowania, jego numerze serii oraz certyfikacie potwierdzającym zgodność. Brak takich danych ogranicza możliwość śledzenia jakości w łańcuchu dostaw i stanowi poważne zagrożenie dla bezpieczeństwa komponentów elektronicznych.

Niewłaściwe pakowanie elektroniki poza strefą EPA

Ostatni, ale równie powszechny błąd to nieprzestrzeganie zasad pakowania komponentów w środowiskach nieprzystosowanych do ochrony ESD, czyli poza strefami EPA. Nawet jeśli stosowane są opakowania ochronne, ich skuteczność może zostać zniwelowana przez niewłaściwe warunki otoczenia – obecność źródeł generowania ładunków, brak uziemienia lub nieodpowiednią wilgotność powietrza.

Typowym przykładem jest sytuacja, w której operator pakuje komponenty bez odzieży ESD, w pobliżu powierzchni generujących elektrostatyczne napięcia, używając przy tym materiałów izolujących (jak tektura falista, zwykła folia czy plastik bez dodatków antystatycznych). W takich warunkach nawet najlepiej zaprojektowane opakowania zostały zaprojektowane tak, by działać w środowisku kontrolowanym, mogą nie zapewnić oczekiwanej ochrony produktów.

Pakowanie komponentów w nieautoryzowanych strefach, nawet na krótki czas, drastycznie zwiększa ryzyko nieodwracalnych uszkodzeń. Niezależnie od stopnia automatyzacji procesów montażu, każda firma EMS powinna wdrożyć politykę wykluczającą pakowanie i przechowywanie elektroniki poza strefą EPA. Tylko konsekwentna kontrola przestrzegania tej zasady pozwala zapobiegać powstawaniu trudnych do wykrycia defektów i zachować pełną zgodność z oczekiwaniami klientów końcowych.

Innowacje i przyszłość opakowań ESD w branży elektronicznej

Rozwój technologii elektronicznych oraz rosnące wymagania dotyczące niezawodności i jakości komponentów sprawiają, że branża opakowaniowa nieustannie ewoluuje. W obszarze ochrony przed wyładowaniami elektrostatycznymi pojawiają się nowe materiały, konstrukcje i koncepcje opakowań, które nie tylko zwiększają bezpieczeństwo w czasie transportu i magazynowania, lecz także wspierają automatyzację i zrównoważony rozwój procesów produkcyjnych.

W niniejszej części artykułu omówiono trzy kluczowe kierunki, w jakich zmierza sektor opakowań antystatycznych w branży elektronicznej: opakowania wielokrotnego użytku, nowoczesne rozwiązania transportowe oraz integrację z systemami automatyki.

Opakowania wielokrotnego użytku i zrównoważony rozwój

Współczesna branża elektroniczna coraz częściej dostrzega potrzebę minimalizacji wpływu procesów logistycznych na środowisko. Jednym z najważniejszych kierunków rozwoju opakowań ESD jest ich projektowanie z myślą o wielokrotnym użyciu. Opakowania wykonane z materiałów przewodzących i rozpraszających, takich jak odpowiednio dobrane tworzywa sztuczne, umożliwiają nie tylko bezpieczne przechowywanie i transport komponentów, ale również ich wielokrotne wykorzystanie bez utraty właściwości elektrostatycznych.

W porównaniu do tradycyjnych jednorazowych folii lub kartonów, pojemniki antyelektrostatyczne o przedłużonej żywotności oferują znaczne korzyści operacyjne. Ograniczają ilość odpadów, zmniejszają koszty pakowania i upraszczają logistykę zwrotną w przypadku cyklicznej dostawy elementów między partnerami w łańcuchu dostaw. Co istotne, wiele nowoczesnych systemów ESD opracowywanych jest z uwzględnieniem zasad tzw. zielonego projektowania, co oznacza wykorzystanie recyklingowalnych materiałów oraz modularnych konstrukcji ułatwiających naprawę lub regenerację elementów opakowania.

Dbałość o zrównoważony rozwój nie wyklucza skutecznej ochrony komponentów – wręcz przeciwnie. Wiele dostępnych na rynku pojemników wielokrotnego użytku charakteryzuje się wysoką odpornością mechaniczną, stabilnością parametrów elektrostatycznych oraz możliwością pełnej identyfikacji dzięki kodom kreskowym lub tagom RFID. Tego typu rozwiązania coraz częściej wdrażane są jako standard w firmach zajmujących się produkcją elektroniki i montażem EMS, stanowiąc integralny element systemu ochrony ESD.

Nowoczesne rozwiązania opakowaniowe w transporcie elektroniki

Ochrona produktów elektronicznych w czasie transportu wymaga zastosowania opakowań, które nie tylko chronią przed ładunkami elektrostatycznymi, ale również przed wilgocią, wstrząsami mechanicznymi oraz zmianami temperatury. W odpowiedzi na te potrzeby powstają specjalistyczne opakowania, łączące różne funkcje ochronne, oparte na zaawansowanych materiałach kompozytowych i technologiach powłokowych.

Wśród innowacyjnych rozwiązań warto wymienić torebki ekranowane z warstwą metalizowaną oraz folią antyelektrostatyczną, które skutecznie zabezpieczają delikatne podzespoły przed wpływem otoczenia. Coraz częściej stosowane są także pianki elektrostatyczne o kontrolowanej gęstości, tacki dedykowane pod konkretne formaty komponentów oraz kontenery transportowe wykonane z tworzywa sztucznego wzbogaconego dodatkami przewodzącymi.

Istotnym kierunkiem rozwoju są również opakowania transportowe projektowane z myślą o logistyce międzynarodowej. Muszą one spełniać normy bezpieczeństwa obowiązujące w transporcie lotniczym i morskim, zapewniając jednocześnie kompatybilność ze standardowymi systemami paletowymi. Dzięki zastosowaniu systemów uszczelniających, absorbentów wilgoci oraz elementów amortyzujących możliwe jest bezpieczne transportowanie nawet najbardziej wrażliwych elektrostatycznie komponentów elektronicznych, takich jak LED, układy scalone czy wstępnie zmontowane podzespoły.

Nowoczesne opakowania ESD nie tylko zapobiegają uszkodzeniom, ale również wpisują się w koncepcję „smart packaging” – coraz częściej są one wyposażane w czujniki środowiskowe lub znaczniki śledzące, które pozwalają monitorować warunki przechowywania i transportu w czasie rzeczywistym. Tego rodzaju integracja technologiczna wspiera efektywną kontrolę jakości i dostawy.

Integracja opakowań antystatycznych z systemami automatyki

W dobie Przemysłu 4.0, gdzie automatyzacja i cyfryzacja odgrywają kluczową rolę w montażu elektroniki, opakowania ESD muszą być nie tylko bezpieczne, ale także kompatybilne z nowoczesnymi systemami intralogistycznymi. Integracja opakowań antystatycznych z automatycznymi liniami montażowymi, robotami pakującymi oraz systemami magazynowymi wymaga ich odpowiedniego projektowania zarówno pod względem fizycznym, jak i funkcjonalnym.

Projektowanie opakowań uwzględnia obecnie takie aspekty jak automatyczne rozpoznawanie (np. za pomocą kodów QR), łatwość chwytania przez manipulatory oraz odporność na wielokrotne cykle transportowe. W wielu przypadkach opakowania zostały zaprojektowane tak, aby bezpośrednio współpracować z systemami AGV, przenośnikami taśmowymi lub stacjami inspekcyjnymi. Dzięki temu możliwe jest nieprzerwane przemieszczanie komponentów w ramach strefy EPA, bez konieczności ingerencji człowieka, co minimalizuje ryzyko wyładowań elektrostatycznych.

Rozwiązania te wpisują się w koncepcję inteligentnych fabryk, gdzie dane na temat lokalizacji, stanu i historii opakowań są na bieżąco zapisywane i analizowane w ramach systemów ERP i MES. Integracja opakowań z technologiami cyfrowymi pozwala nie tylko na zwiększenie wydajności, ale również na dokładniejsze zarządzanie zapasami, pełną identyfikowalność komponentów oraz weryfikację zgodności z procedurami ESD na każdym etapie produkcji i logistyki.

W perspektywie najbliższych lat można spodziewać się jeszcze większej specjalizacji opakowań elektrostatycznych, które będą funkcjonować nie tylko jako ochrona fizyczna, ale również jako aktywny element systemu produkcyjno-logistycznego w nowoczesnych zakładach EMS.

Znaczenie opakowań ESD dla jakości procesów EMS

W środowisku produkcji kontraktowej elektroniki, jakość i niezawodność procesów zależą nie tylko od precyzyjnych urządzeń SMT czy zaawansowanych procedur testowania, ale także od pozornie drugorzędnych aspektów, takich jak sposób pakowania i logistyki komponentów. Opakowania ESD odgrywają w tym kontekście kluczową rolę, zapewniając, że komponenty elektroniczne docierają na linię produkcyjną w stanie nienaruszonym – zarówno pod względem fizycznym, jak i elektrostatycznym.

W tej części omówimy, jak opakowania elektrostatyczne wpływają na jakość montażu, jakie standardy obowiązują w relacji między klientem a dostawcą w branży EMS oraz dlaczego właściwe opakowanie jest jednym z filarów zarządzania ryzykiem logistycznym.

Wpływ właściwego pakowania na jakość montażu elektronicznego

Każdy etap cyklu życia komponentu – od jego wyprodukowania, przez przechowywanie, transport, aż po końcowy montaż – niesie ze sobą ryzyko uszkodzeń, których źródłem mogą być ładunki elektrostatyczne, wilgoć, naprężenia mechaniczne czy nieodpowiednia temperatura. Dlatego tak istotne jest, aby komponenty były chronione przed wyładowaniami elektrostatycznymi oraz przed uszkodzeniem fizycznym poprzez zastosowanie odpowiednio dobranych opakowań.

Właściwe pakowanie stanowi fundament stabilności procesów montażu, zwłaszcza w środowiskach zautomatyzowanych, gdzie każdy komponent musi być w pełni zgodny z parametrami projektowymi. Jakiekolwiek niezgodności spowodowane wcześniejszym uszkodzeniem lub degradacją właściwości mogą skutkować nie tylko problemami z lutowaniem, ale również zakłóceniami funkcjonalnymi w gotowym urządzeniu elektronicznym.

W przypadku produkcji o wysokiej niezawodności, jak w sektorze automotive, aerospace czy medtech, jakość komponentu na wejściu decyduje o całkowitej jakości wyrobu końcowego. Opakowania ESD muszą więc nie tylko zabezpieczać fizycznie, ale także utrzymywać stabilne warunki środowiskowe i izolować od źródeł potencjalnych wyładowań elektrostatycznych.

Standardy pakowania w relacji klient–dostawca w branży EMS

W branży EMS relacja klient–dostawca opiera się na jasno zdefiniowanych wymaganiach, które obejmują także standardy pakowania. Coraz częściej są one określane w dokumentach technicznych takich jak IPC/JEDEC J-STD-033 lub specyfikacjach ESD Control Program, które uwzględniają zarówno wymagania dotyczące rodzaju materiału opakowaniowego, jak i warunków przechowywania i transportu.

Standardy te nie są jedynie formalnością – stanowią element kontroli jakości, który może być audytowany przez klienta i weryfikowany w ramach procesu odbioru. Opakowania elektrostatyczne muszą być zgodne z wymaganiami technicznymi dotyczącymi oporu powierzchniowego, czasu rozładowania ładunku oraz braku emisji cząstek, które mogłyby zakłócić pracę komponentów mikroelektronicznych.

W praktyce oznacza to, że każde opakowanie powinno być dobrane zgodnie z charakterystyką komponentów – inne wymagania będą miały podzespoły SMD o wysokiej gęstości, a inne komponenty przewlekane lub mechaniczne. Dodatkowo opakowania ESD powinny być odpowiednio oznaczone, by uniknąć błędów w identyfikacji i nieporozumień w logistyce dostaw. Brak jasnych oznaczeń lub niezgodność z ustalonymi standardami może prowadzić do odrzutów całych partii materiału, co wpływa na ciągłość produkcji i relacje biznesowe.

Opakowania ESD jako narzędzie ograniczania ryzyka logistycznego

Logistyka w branży elektronicznej charakteryzuje się dużą dynamiką i wrażliwością na zmiany – zarówno na poziomie zamówień, jak i dostępności komponentów. W takim środowisku niezbędne jest minimalizowanie wszelkich źródeł ryzyka, a jednym z nich jest właśnie nieodpowiednie opakowanie. Opakowania ESD, które spełniają określone normy i są właściwie dobrane do rodzaju transportowanych elementów, stanowią kluczowy element strategii zarządzania ryzykiem.

Dobrze zaprojektowane opakowania zapewniają ochronę produktów nie tylko w czasie transportu między dostawcą a producentem, ale również w trakcie operacji wewnętrznych w obrębie zakładu produkcyjnego. Ich struktura musi być zgodna z wymaganiami systemów transportu wewnętrznego, takich jak przenośniki rolkowe, automatyczne regały czy stacje buforowe. Stabilność wymiarowa, odporność na odkształcenia i zachowanie właściwości antystatycznych w różnych warunkach otoczenia to cechy, które decydują o skuteczności pakowania w kontekście ryzyka logistycznego.

Nie bez znaczenia pozostaje także możliwość integracji z systemami śledzenia – opakowania ESD coraz częściej wyposażone są w znaczniki RFID lub kody 2D, umożliwiające pełne śledzenie komponentów od momentu pakowania aż do zamontowania na PCB. Taka identyfikowalność nie tylko zwiększa przejrzystość procesów, ale pozwala też na szybszą reakcję w przypadku wykrycia problemu jakościowego, ograniczając jego skutki.

Podsumowując, odpowiednio dobrane i zastosowane opakowania elektrostatyczne to nie tylko element ochrony fizycznej, ale aktywne narzędzie wspierające jakość montażu, zgodność z wymaganiami klientów oraz stabilność całego łańcucha dostaw w środowisku EMS.

Zakończenie – Podsumowanie roli opakowań ESD w zabezpieczeniu komponentów elektronicznych

Ochrona przed wyładowaniami elektrostatycznymi to nie jednorazowe działanie, lecz kompleksowy system, w którym opakowania ESD stanowią jeden z najważniejszych filarów. Jak szczegółowo wykazano w niniejszym artykule, opakowania antystatyczne nie tylko minimalizują ryzyko uszkodzenia delikatnych komponentów, lecz również wspierają jakość procesów produkcyjnych, zgodność ze standardami branżowymi oraz stabilność całego łańcucha logistycznego.

W środowisku EMS, gdzie jakość, niezawodność i powtarzalność są kluczowe, stosowanie odpowiednio dobranych, certyfikowanych materiałów opakowaniowych to nie opcja, a konieczność. Komponenty muszą być nieprzerwanie chronione przed wyładowaniami elektrostatycznymi, a także chronione przed uszkodzeniem mechanicznym i środowiskowym – zarówno w czasie przechowywania, jak i podczas transportu.

Różnorodność dostępnych rozwiązań – od torebek ekranowanych, przez pojemniki wielokrotnego użytku, aż po zaawansowane systemy automatyzacji i śledzenia – pokazuje, jak istotnym i rozwiniętym obszarem jest dzisiaj opakowaniowy segment ochrony ESD. Opakowania te przestały być jedynie barierą fizyczną – stają się nośnikiem informacji, narzędziem optymalizacji procesów i aktywnym elementem polityki jakości.

W kontekście przyszłości, szczególne znaczenie zyskują inicjatywy zrównoważonego rozwoju i integracji z systemami cyfrowymi. Opakowania projektowane z myślą o recyklingu, identyfikowalności oraz pełnej kompatybilności z liniami automatycznymi staną się standardem w nowoczesnych zakładach EMS.

Reasumując – skuteczna ochrona elektrostatyczna to nie tylko kwestia odpowiednich norm i procedur, ale także praktycznej znajomości zasad pakowania, właściwego doboru materiałów oraz ciągłego monitorowania ich stanu i parametrów. W branży, gdzie nawet niewidoczne uszkodzenie może oznaczać awarię całego systemu, profesjonalne opakowanie ESD to jedno z najważniejszych ogniw zapewniających niezawodność całego procesu produkcji elektroniki.
